9.1   그래프¶

그래프(graph)는 정점(vertex)과 간선(edge)으로 이루어진 비선형 자료 구조다. 그래프 \(G\)는 정점 집합 \(V\)와 간선 집합 \(E\)로 추상적으로 표현할 수 있다. 다음 예시는 정점 5개와 간선 7개로 이루어진 그래프를 나타낸다.

정점을 노드로, 간선을 노드들을 연결하는 참조(포인터)로 보면 그래프는 연결 리스트를 확장한 자료 구조로 생각할 수 있다. 아래 그림(9-1)과 같이 선형 관계(연결 리스트)와 분할 정복 관계(트리)에 비해 네트워크 관계(그래프)는 자유도가 높아 더 복잡하다.

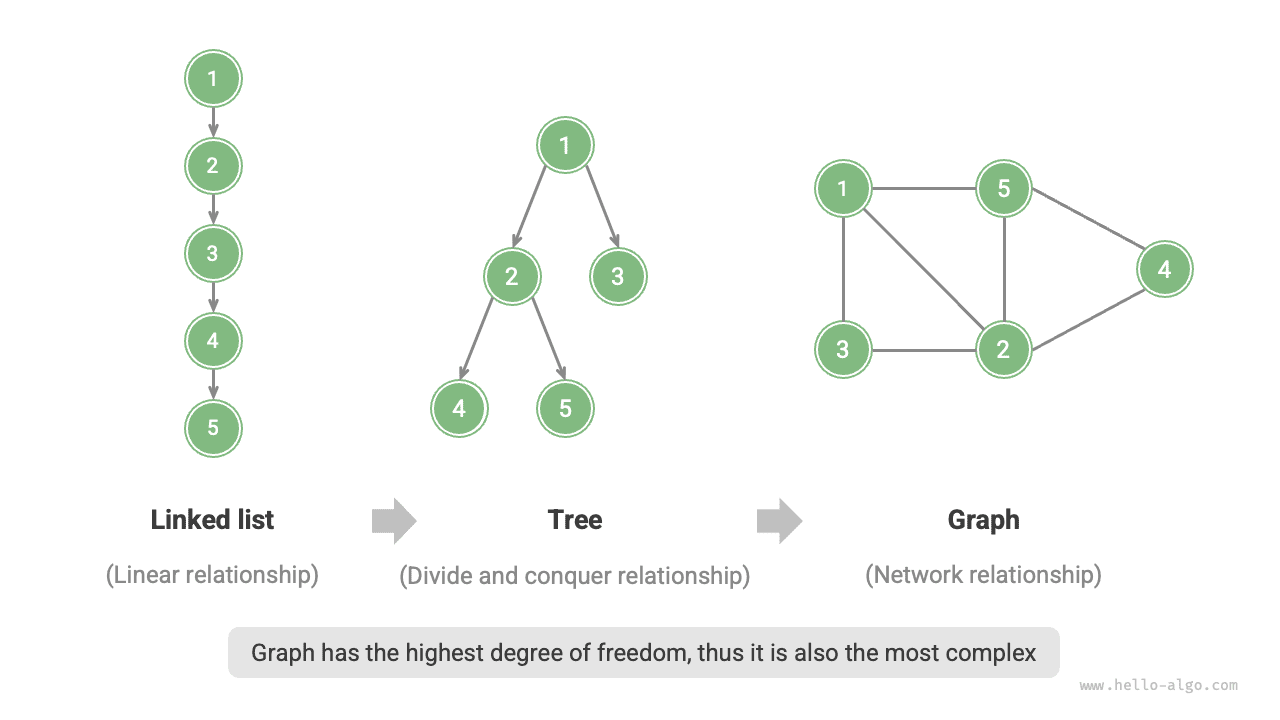

그림 9-1   연결 리스트, 트리, 그래프 사이의 관계

9.1.1   그래프의 주요 종류와 용어¶

간선에 방향이 있는지에 따라 아래 그림(9-2)과 같이 무방향 그래프(undirected graph)와 방향 그래프(directed graph)로 나뉜다.

• 무방향 그래프에서 간선은 두 정점 사이의 '양방향' 연결 관계를 나타낸다. 위챗이나 QQ의 '친구 관계'가 그 예다.
• 방향 그래프에서 간선은 방향을 가진다. 즉, \(A \rightarrow B\)와 \(A \leftarrow B\) 방향의 간선은 서로 독립적이다. 웨이보나 더우인의 '팔로우'와 '팔로워' 관계가 그 예다.

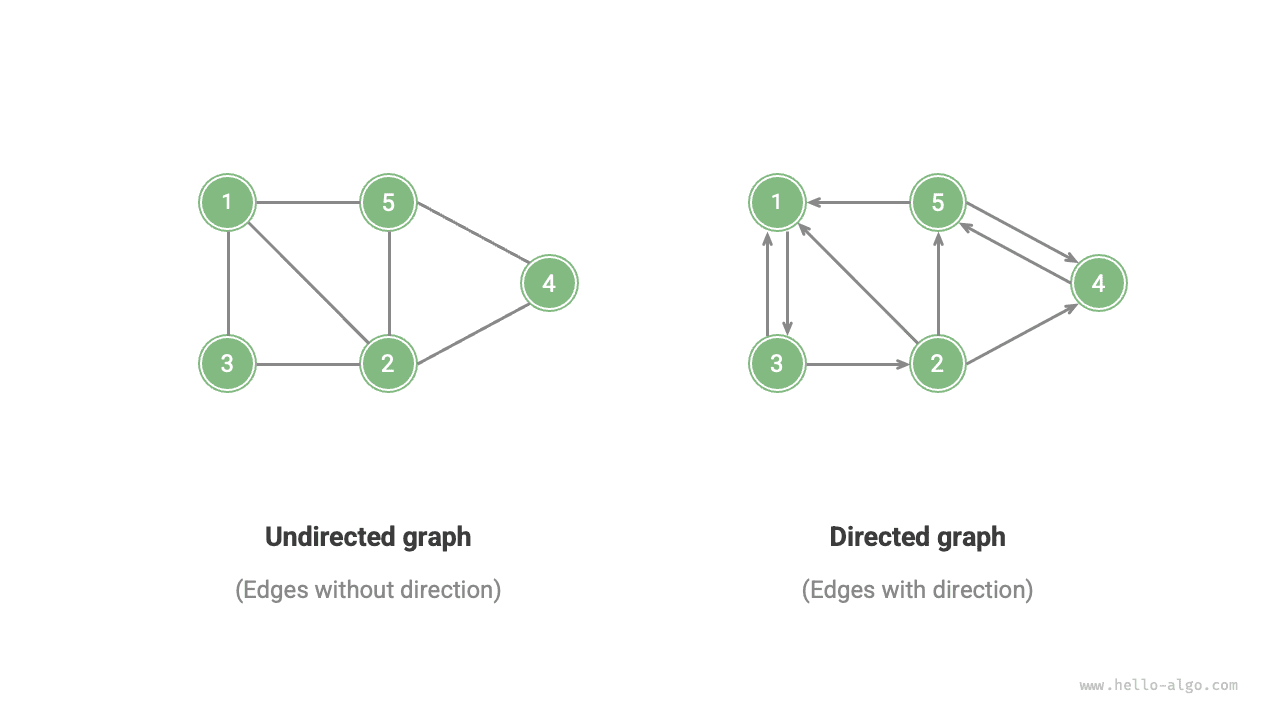

그림 9-2   방향 그래프와 무방향 그래프

모든 정점이 연결되어 있는지에 따라 아래 그림(9-3)과 같이 연결 그래프(connected graph)와 비연결 그래프(disconnected graph)로 나뉜다.

• 연결 그래프에서는 한 정점에서 출발하여 다른 모든 정점에 도달할 수 있다.
• 비연결 그래프에서는 한 정점에서 출발했을 때 도달할 수 없는 정점이 하나 이상 존재한다.

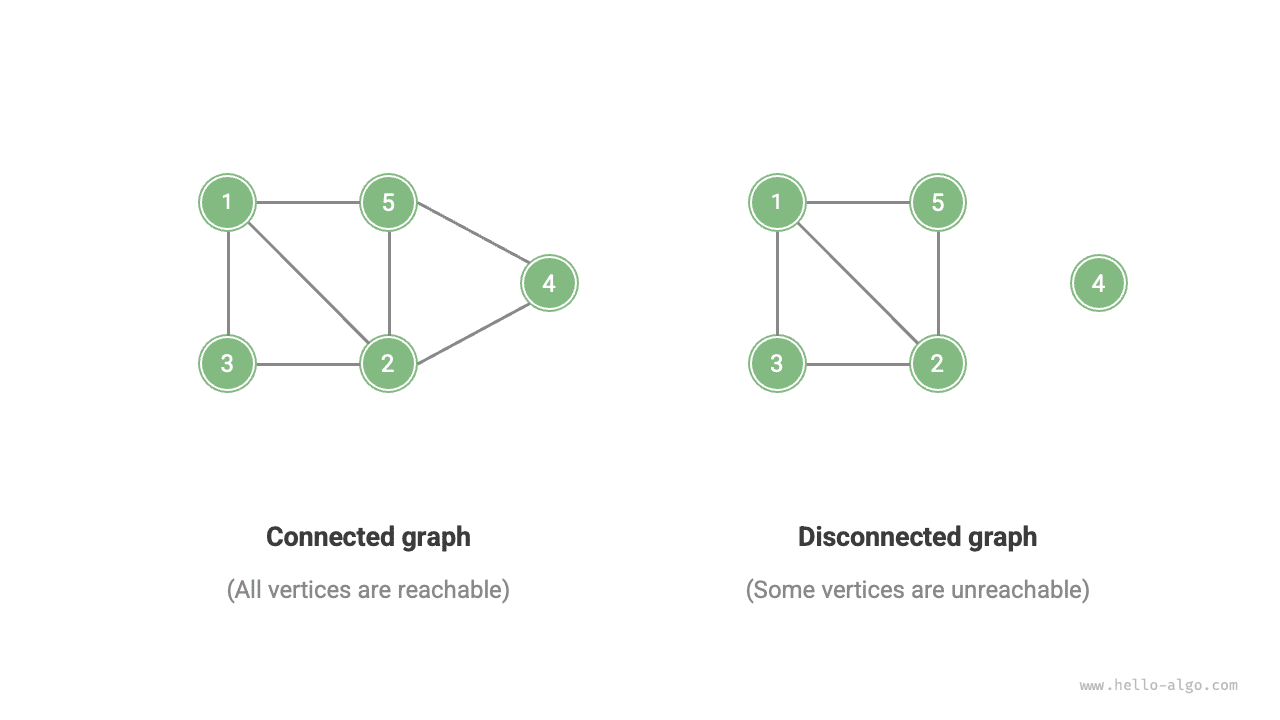

그림 9-3   연결 그래프와 비연결 그래프

간선에 '가중치' 변수를 추가하면 아래 그림(9-4)과 같은 가중 그래프(weighted graph)를 얻는다. 예를 들어 『왕자영요』 같은 모바일 게임에서는 함께 게임한 시간을 바탕으로 플레이어 간의 '친밀도'를 계산한다. 이러한 친밀도 네트워크는 가중 그래프로 표현할 수 있다.

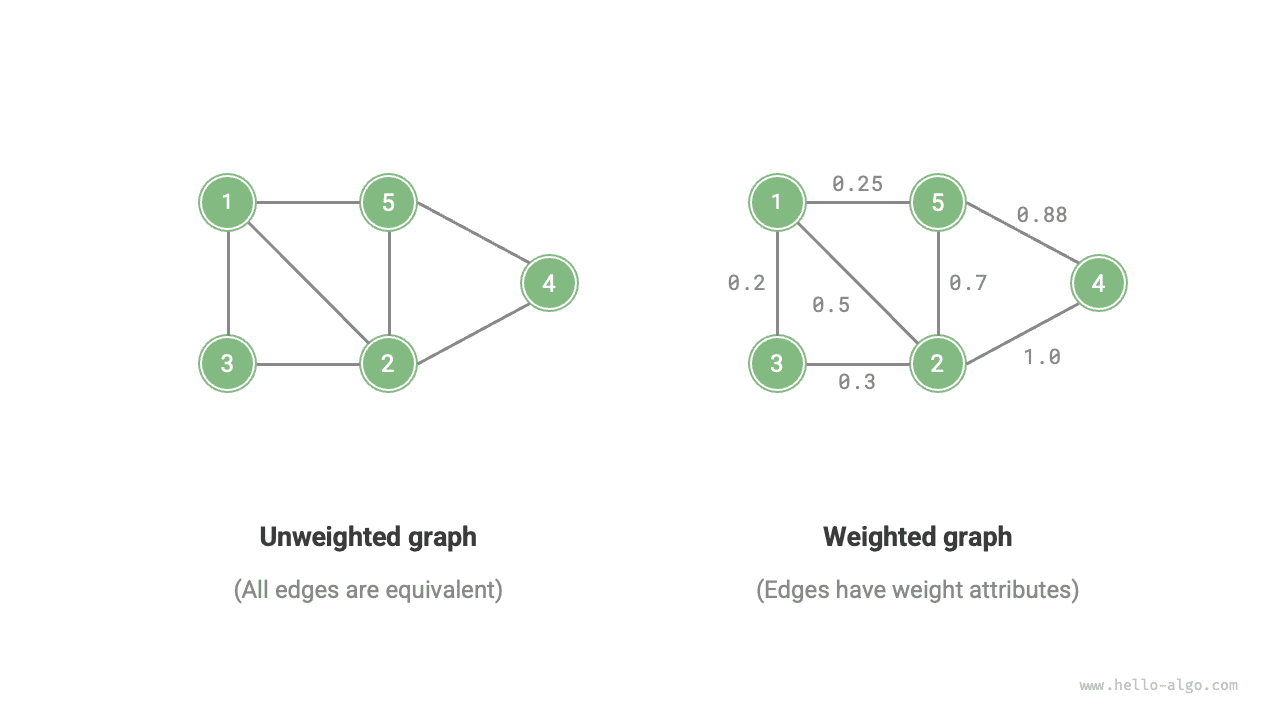

그림 9-4   가중 그래프와 비가중 그래프

그래프 자료 구조에서 자주 사용하는 용어는 다음과 같다.

• 인접(adjacency): 두 정점 사이에 간선이 있으면 두 정점이 '인접한다'고 한다. 위 그림(9-4)에서 정점 1에 인접한 정점은 2, 3, 5다.
• 경로(path): 정점 A에서 정점 B로 갈 때 거치는 간선의 순서를 A에서 B로 가는 '경로'라고 한다. 위 그림(9-4)에서 간선 순서 1-5-2-4는 정점 1에서 정점 4로 가는 경로다.
• 차수(degree): 한 정점에 연결된 간선의 수다. 방향 그래프에서는 진입 차수(in-degree)가 해당 정점으로 들어오는 간선 수를, 진출 차수(out-degree)가 해당 정점에서 나가는 간선 수를 나타낸다.

9.1.2   그래프의 표현¶

그래프를 표현하는 대표적인 방법은 '인접 행렬'과 '인접 리스트'다. 아래에서는 무방향 그래프를 예로 든다.

1.   인접 행렬¶

그래프의 정점 수를 \(n\)이라고 하자. 인접 행렬(adjacency matrix)은 \(n \times n\) 크기의 행렬로 그래프를 표현한다. 각 행(열)은 정점 하나를, 행렬의 원소는 간선을 나타내며, \(1\) 또는 \(0\)으로 두 정점 사이에 간선이 있는지 표시한다.

아래 그림(9-5)과 같이 인접 행렬을 \(M\), 정점 리스트를 \(V\)라고 하면, 행렬 원소 \(M[i, j] = 1\)은 정점 \(V[i]\)와 정점 \(V[j]\) 사이에 간선이 있음을 뜻한다. 반대로 \(M[i, j] = 0\)은 두 정점 사이에 간선이 없음을 뜻한다.

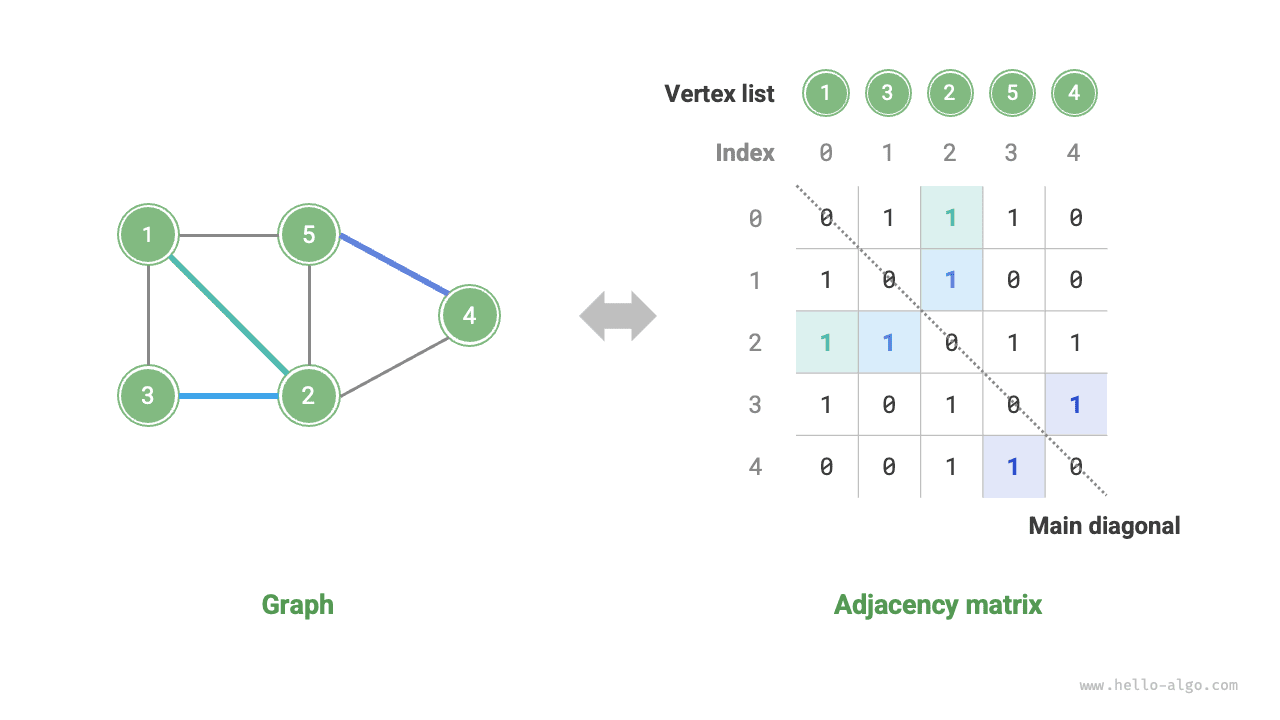

그림 9-5   그래프의 인접 행렬 표현

인접 행렬에는 다음 성질이 있다.

• 단순 그래프에서는 정점이 자기 자신과 연결될 수 없으므로, 인접 행렬의 주대각선 원소는 의미가 없다.
• 무방향 그래프에서는 두 방향의 간선이 같으므로, 인접 행렬은 주대각선에 대해 대칭이다.
• 인접 행렬의 원소 \(1\)과 \(0\)을 가중치로 바꾸면 가중 그래프를 표현할 수 있다.

인접 행렬로 그래프를 표현하면 행렬 원소에 직접 접근하여 간선을 얻을 수 있다. 따라서 추가, 삭제, 조회, 수정 연산이 매우 효율적이며 시간 복잡도는 모두 \(O(1)\)이다. 하지만 행렬의 공간 복잡도는 \(O(n^2)\)이므로 메모리를 많이 차지한다.

2.   인접 리스트¶

인접 리스트(adjacency list)는 \(n\) 개의 연결 리스트로 그래프를 표현하며, 연결 리스트의 노드는 정점을 나타낸다. \(i\) 번째 연결 리스트는 정점 \(i\)에 대응하고, 해당 정점에 인접한 모든 정점(간선으로 연결된 정점)을 저장한다. 아래 그림(9-6)은 인접 리스트로 그래프를 저장한 예다.

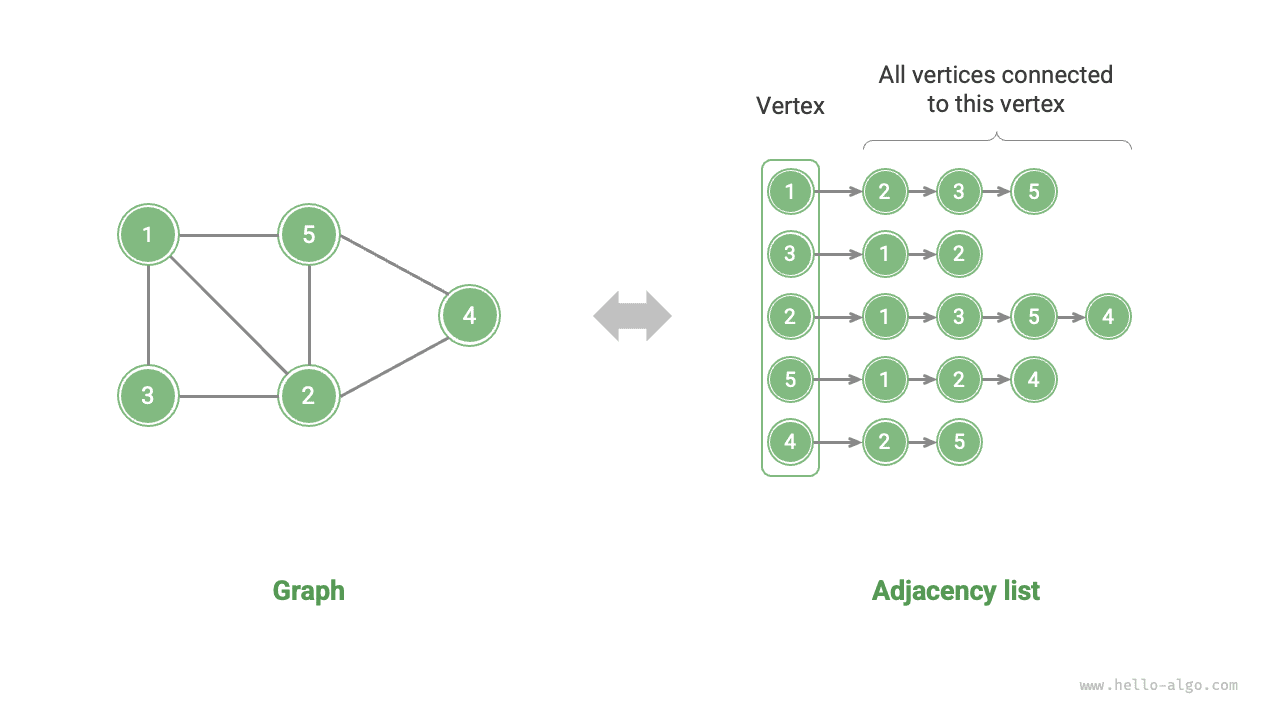

그림 9-6   그래프의 인접 리스트 표현

인접 리스트는 실제로 존재하는 간선만 저장한다. 전체 간선 수는 보통 \(n^2\)보다 훨씬 작으므로 공간을 더 절약할 수 있다. 하지만 간선을 찾으려면 연결 리스트를 순회해야 하므로 시간 효율은 인접 행렬보다 낮다.

위 그림(9-6)을 보면 인접 리스트의 구조는 해시 테이블의 '체이닝'과 매우 비슷하므로, 비슷한 방법으로 효율을 높일 수 있다. 예를 들어 연결 리스트가 길면 AVL 트리나 레드-블랙 트리로 바꾸어 시간 복잡도를 \(O(n)\)에서 \(O(\log n)\)으로 개선할 수 있다. 연결 리스트를 해시 테이블로 바꾸면 시간 복잡도를 \(O(1)\)로 줄일 수도 있다.

9.1.3   그래프의 주요 응용¶

아래 표(9-1)와 같이 현실의 많은 시스템을 그래프로 모델링할 수 있으며, 관련 문제를 그래프 계산 문제로 환원할 수 있다.

표 9-1   일상에서 볼 수 있는 그래프
