9.3   Обход графа

Дерево представляет отношение "один ко многим", а граф имеет более высокую степень свободы и может выражать произвольные отношения "многие ко многим". Поэтому мы можем рассматривать дерево как частный случай графа. Очевидно, что операции обхода дерева также являются частным случаем операций обхода графа.

И графы, и деревья требуют использования поисковых алгоритмов для реализации обхода. Способы обхода графа также делятся на два типа: обход в ширину и обход в глубину.

9.3.1   Обход в ширину

Обход в ширину - это способ обхода "от близкого к далекому": начиная с некоторого узла, мы всегда в первую очередь посещаем ближайшие вершины и слой за слоем расширяемся наружу. Как показано на рисунке 9-9, начиная с вершины в левом верхнем углу, мы сначала обходим все смежные вершины этой вершины, затем все смежные вершины следующей вершины и так далее, пока не будут посещены все вершины.

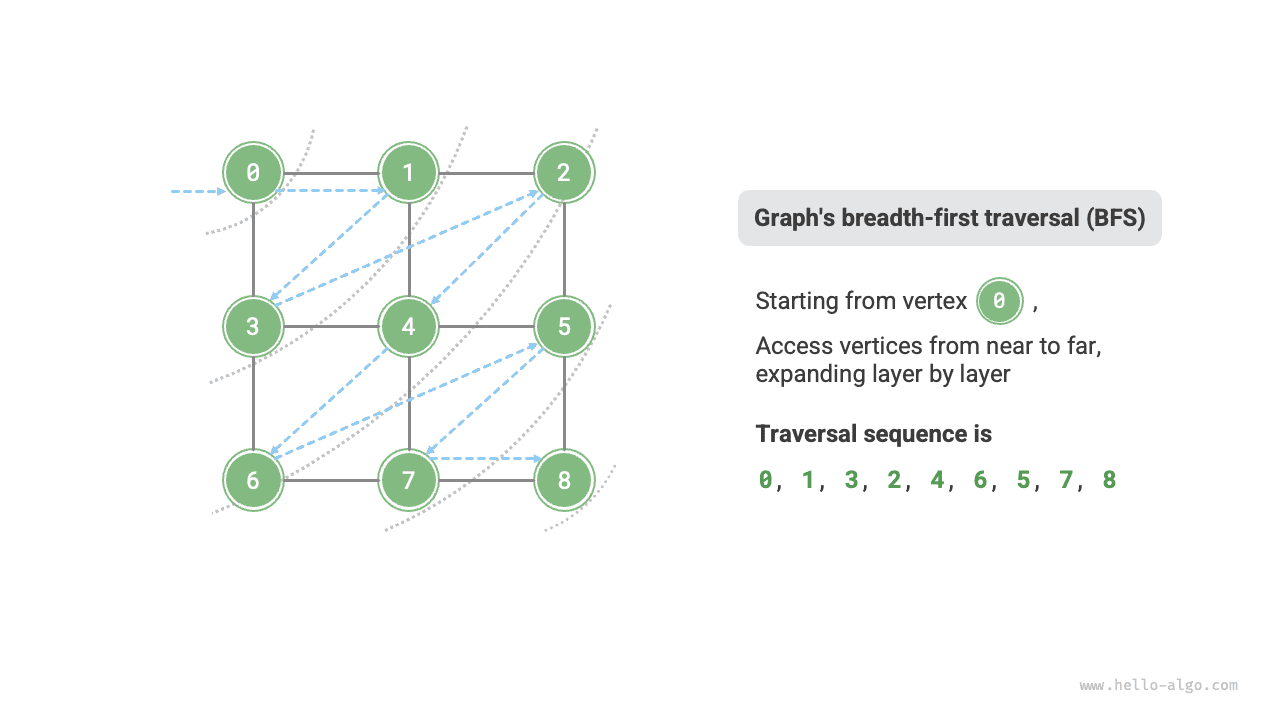

Обход графа в ширину

Рисунок 9-9   Обход графа в ширину

1.   Реализация алгоритма

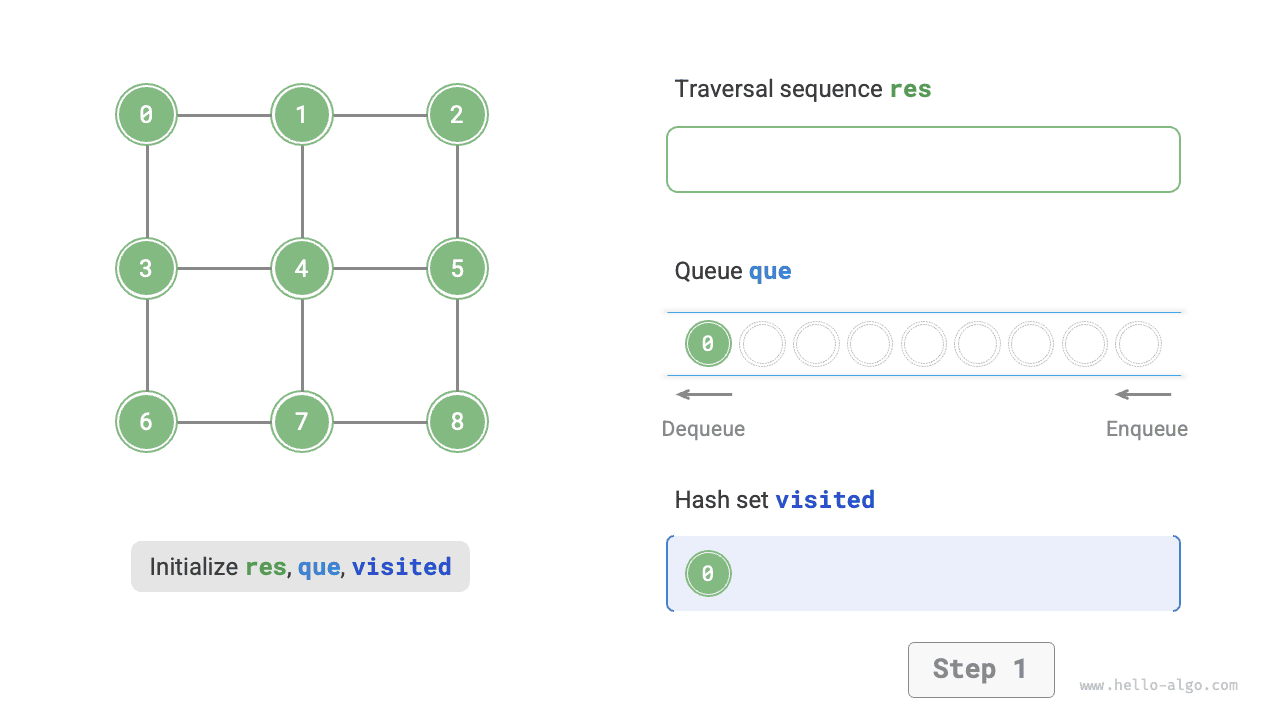

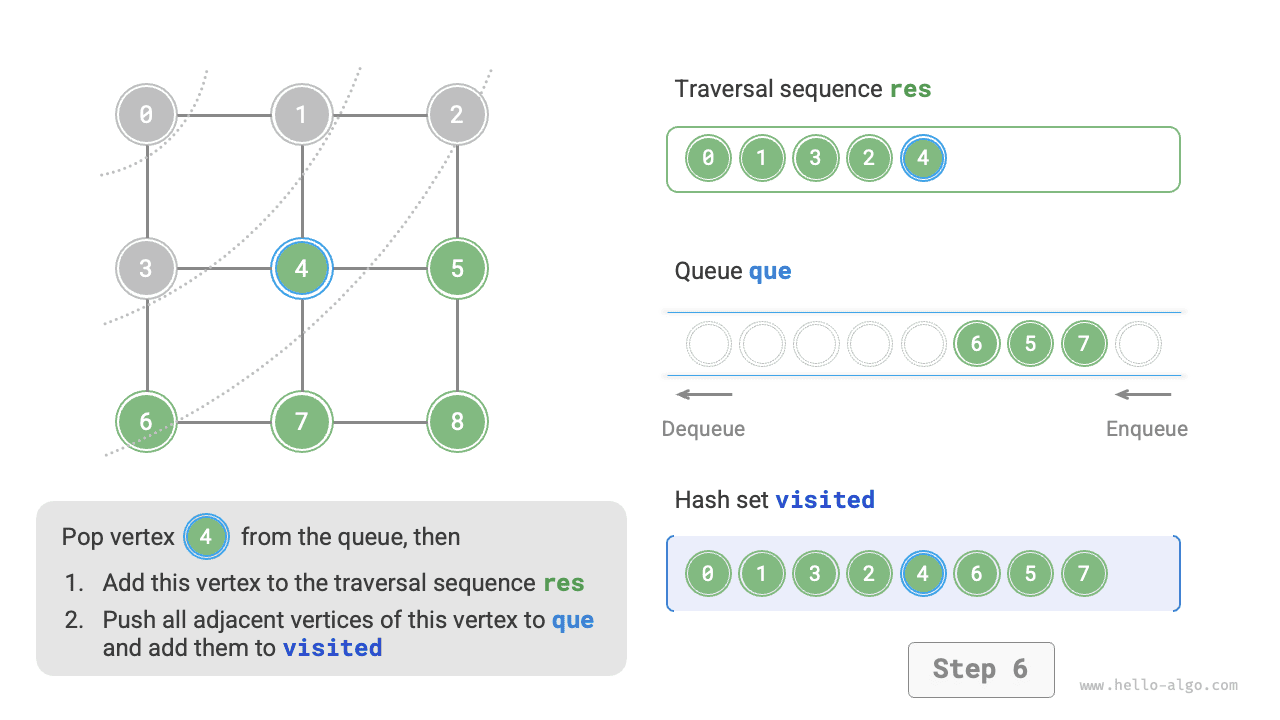

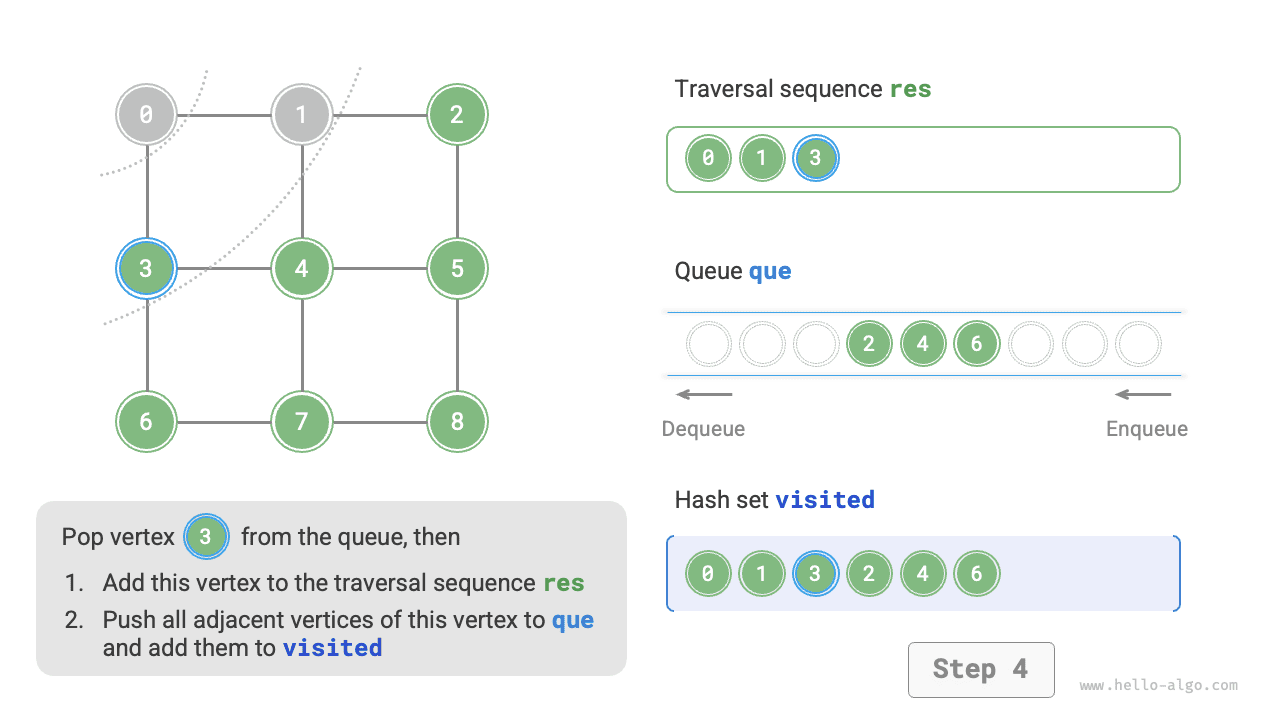

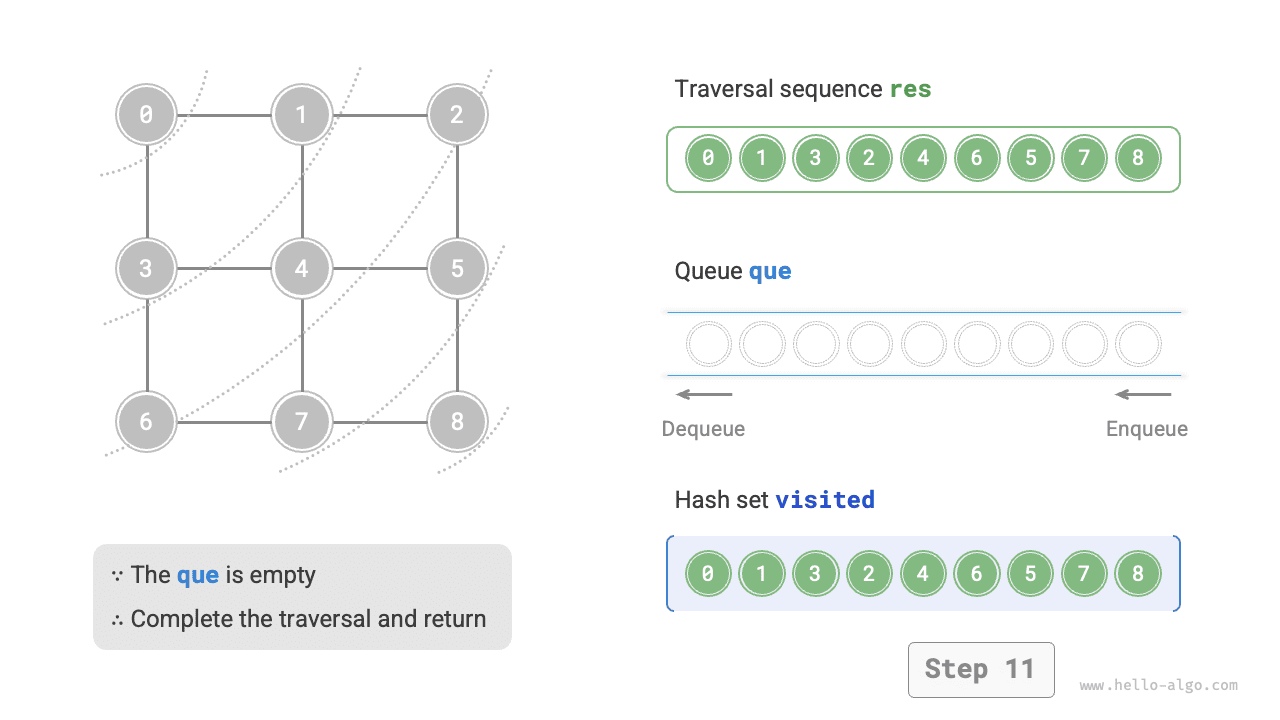

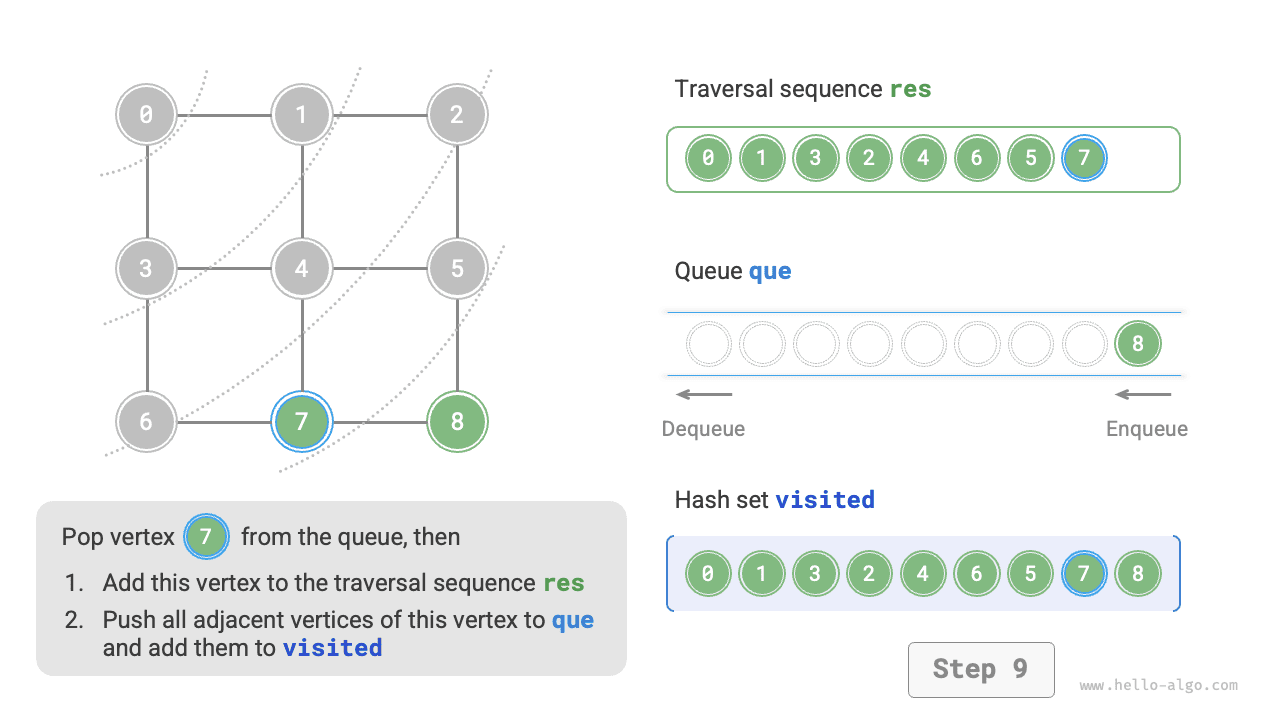

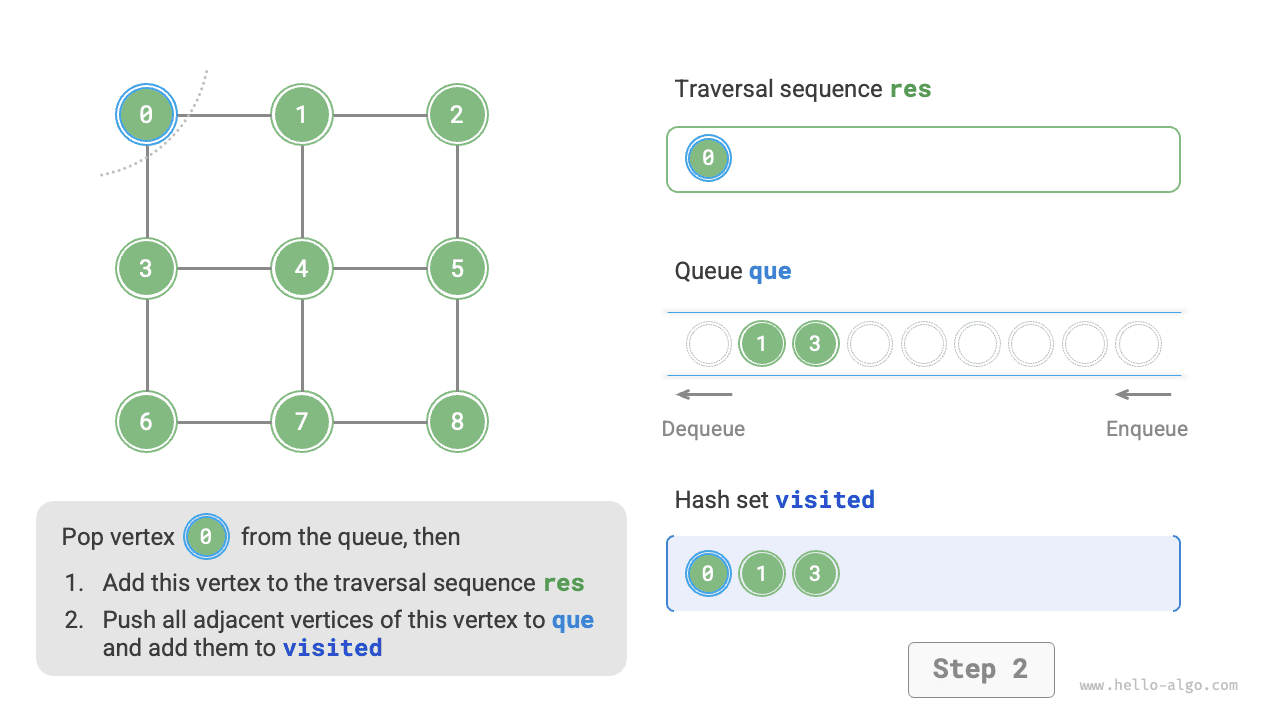

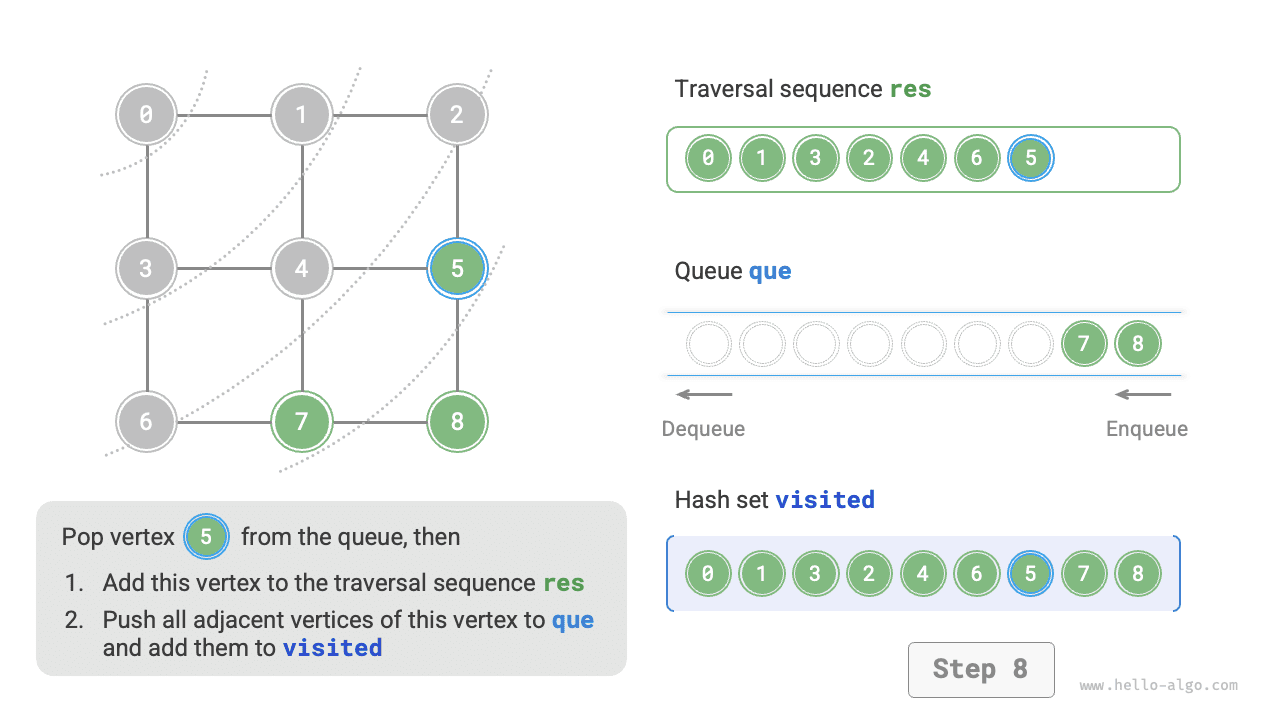

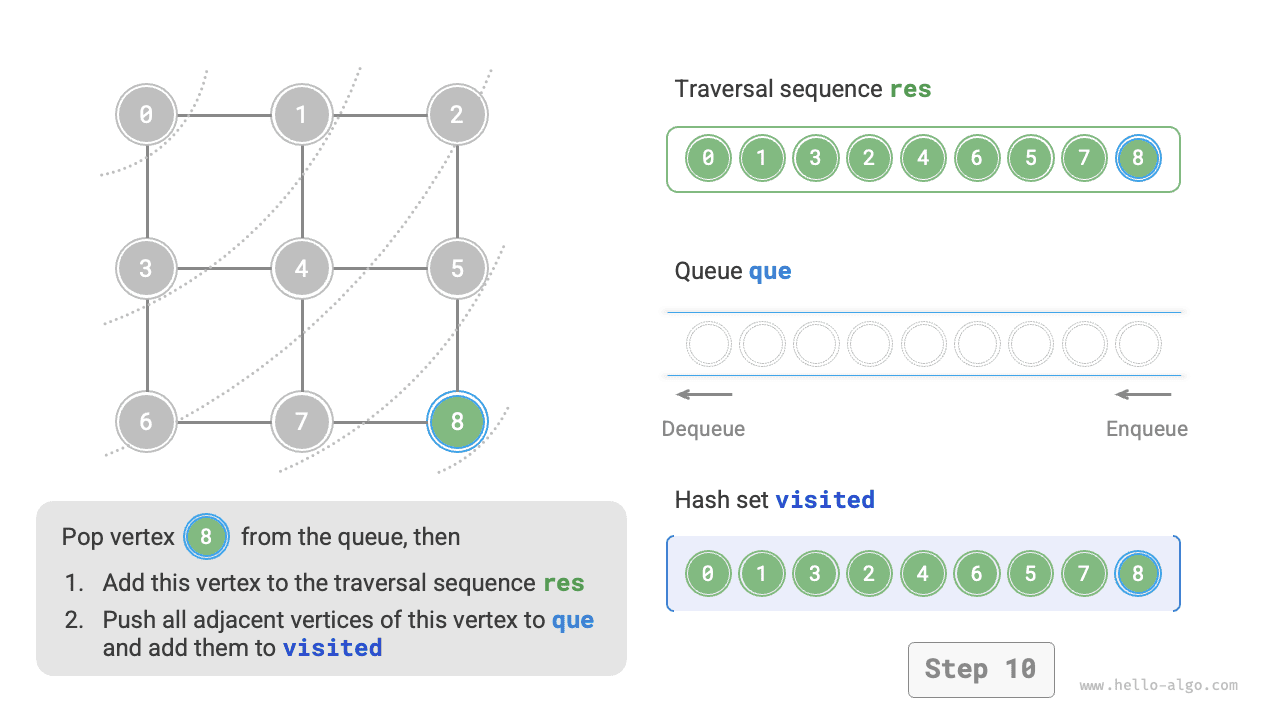

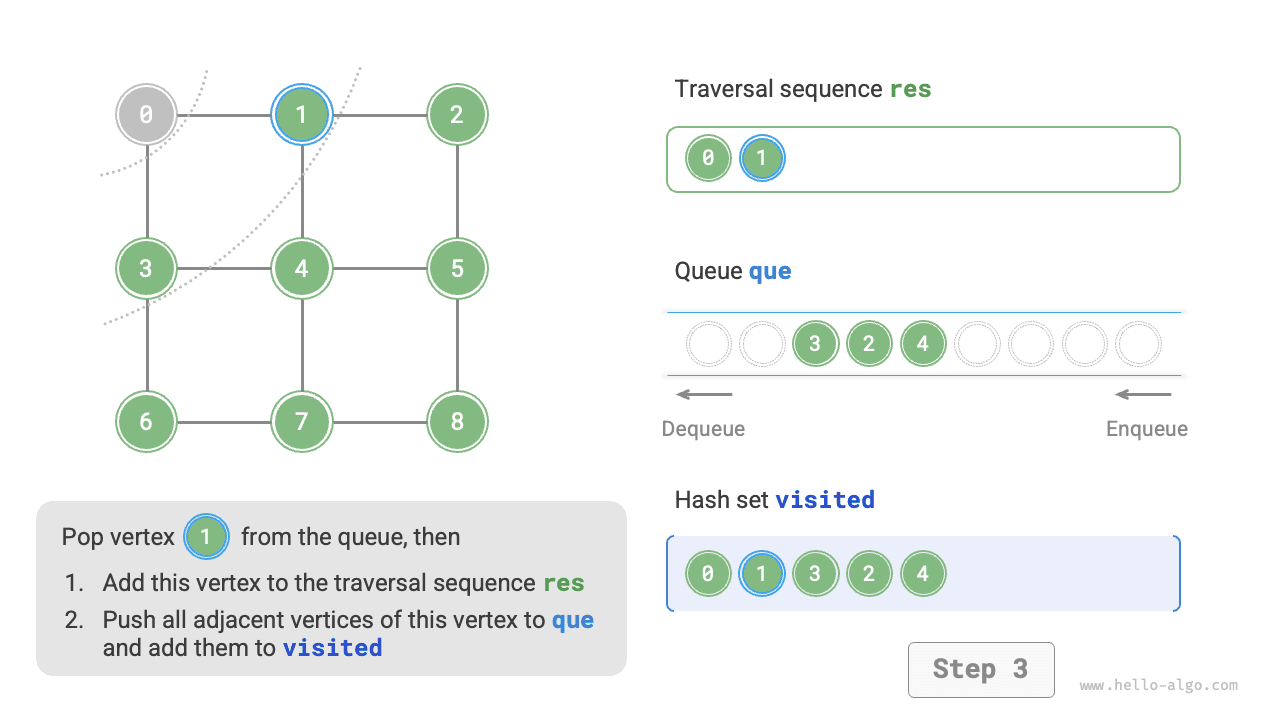

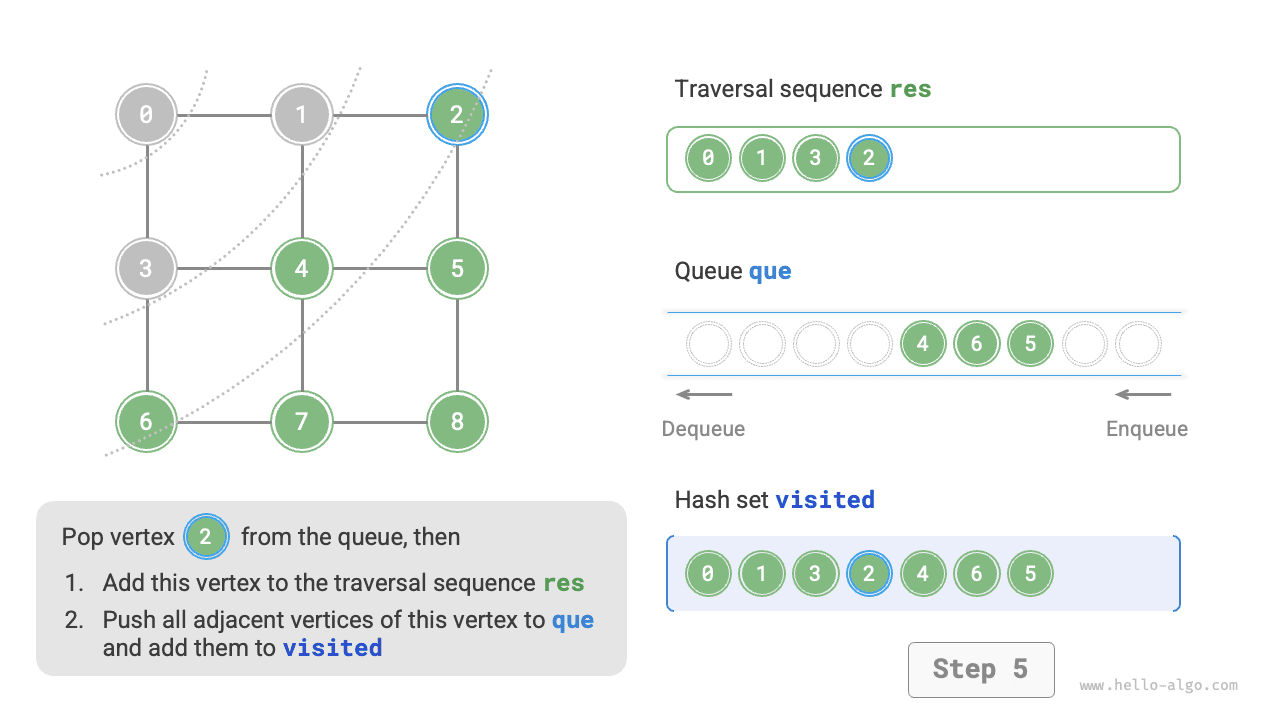

BFS обычно реализуется с помощью очереди, код приведен ниже. Очередь обладает свойством "первым пришел - первым вышел", что хорошо соответствует идее BFS "от близкого к далекому".

  1. Поместить стартовую вершину обхода startVet в очередь и запустить цикл.
  2. На каждой итерации цикла извлекать вершину из головы очереди и записывать факт ее посещения, после чего добавлять все смежные вершины этой вершины в хвост очереди.
  3. Повторять шаг 2. до тех пор, пока не будут посещены все вершины.

Чтобы предотвратить повторный обход вершин, нам нужен хеш-набор visited , в котором будет записываться, какие узлы уже посещены.

Tip

Хеш-набор можно рассматривать как хеш-таблицу, которая хранит только key и не хранит value . Он позволяет выполнять добавление, удаление, поиск и изменение key за \(O(1)\) времени. Благодаря уникальности key хеш-набор обычно используется, например, для устранения повторов.

graph_bfs.py
def graph_bfs(graph: GraphAdjList, start_vet: Vertex) -> list[Vertex]:
    """Обход в ширину"""
    # Использовать список смежности для представления графа, чтобы получать все смежные вершины заданной вершины
    # Последовательность обхода вершин
    res = []
    # Хеш-множество для хранения уже посещенных вершин
    visited = set[Vertex]([start_vet])
    # Очередь используется для реализации BFS
    que = deque[Vertex]([start_vet])
    # Начиная с вершины vet, продолжать цикл, пока не будут посещены все вершины
    while len(que) > 0:
        vet = que.popleft()  # Извлечь головную вершину из очереди
        res.append(vet)  # Отметить посещенную вершину
        # Обойти все смежные вершины данной вершины
        for adj_vet in graph.adj_list[vet]:
            if adj_vet in visited:
                continue  # Пропустить уже посещенную вершину
            que.append(adj_vet)  # Помещать в очередь только непосещенные вершины
            visited.add(adj_vet)  # Отметить эту вершину как посещенную
    # Вернуть последовательность обхода вершин
    return res
graph_bfs.cpp
/* Обход в ширину */
// Использовать список смежности для представления графа, чтобы получить все смежные вершины заданной вершины
vector<Vertex *> graphBFS(GraphAdjList &graph, Vertex *startVet) {
    // Последовательность обхода вершин
    vector<Vertex *> res;
    // Хеш-множество для хранения уже посещенных вершин
    unordered_set<Vertex *> visited = {startVet};
    // Очередь используется для реализации BFS
    queue<Vertex *> que;
    que.push(startVet);
    // Начиная с вершины vet, продолжать цикл, пока не будут посещены все вершины
    while (!que.empty()) {
        Vertex *vet = que.front();
        que.pop();          // Извлечь головную вершину из очереди
        res.push_back(vet); // Отметить посещенную вершину
        // Обойти все смежные вершины данной вершины
        for (auto adjVet : graph.adjList[vet]) {
            if (visited.count(adjVet))
                continue;            // Пропустить уже посещенную вершину
            que.push(adjVet);        // Помещать в очередь только непосещенные вершины
            visited.emplace(adjVet); // Отметить эту вершину как посещенную
        }
    }
    // Вернуть последовательность обхода вершин
    return res;
}
graph_bfs.java
/* Обход в ширину */
// Использовать список смежности для представления графа, чтобы получить все смежные вершины заданной вершины
List<Vertex> graphBFS(GraphAdjList graph, Vertex startVet) {
    // Последовательность обхода вершин
    List<Vertex> res = new ArrayList<>();
    // Хеш-множество для хранения уже посещенных вершин
    Set<Vertex> visited = new HashSet<>();
    visited.add(startVet);
    // Очередь используется для реализации BFS
    Queue<Vertex> que = new LinkedList<>();
    que.offer(startVet);
    // Начиная с вершины vet, продолжать цикл, пока не будут посещены все вершины
    while (!que.isEmpty()) {
        Vertex vet = que.poll(); // Извлечь головную вершину из очереди
        res.add(vet);            // Отметить посещенную вершину
        // Обойти все смежные вершины данной вершины
        for (Vertex adjVet : graph.adjList.get(vet)) {
            if (visited.contains(adjVet))
                continue;        // Пропустить уже посещенную вершину
            que.offer(adjVet);   // Помещать в очередь только непосещенные вершины
            visited.add(adjVet); // Отметить эту вершину как посещенную
        }
    }
    // Вернуть последовательность обхода вершин
    return res;
}
graph_bfs.cs
/* Обход в ширину */
// Использовать список смежности для представления графа, чтобы получить все смежные вершины заданной вершины
List<Vertex> GraphBFS(GraphAdjList graph, Vertex startVet) {
    // Последовательность обхода вершин
    List<Vertex> res = [];
    // Хеш-множество для хранения уже посещенных вершин
    HashSet<Vertex> visited = [startVet];
    // Очередь используется для реализации BFS
    Queue<Vertex> que = new();
    que.Enqueue(startVet);
    // Начиная с вершины vet, продолжать цикл, пока не будут посещены все вершины
    while (que.Count > 0) {
        Vertex vet = que.Dequeue(); // Извлечь головную вершину из очереди
        res.Add(vet);               // Отметить посещенную вершину
        foreach (Vertex adjVet in graph.adjList[vet]) {
            if (visited.Contains(adjVet)) {
                continue;          // Пропустить уже посещенную вершину
            }
            que.Enqueue(adjVet);   // Помещать в очередь только непосещенные вершины
            visited.Add(adjVet);   // Отметить эту вершину как посещенную
        }
    }

    // Вернуть последовательность обхода вершин
    return res;
}
graph_bfs.go
/* Обход в ширину */
// Использовать список смежности для представления графа, чтобы получить все смежные вершины заданной вершины
func graphBFS(g *graphAdjList, startVet Vertex) []Vertex {
    // Последовательность обхода вершин
    res := make([]Vertex, 0)
    // Хеш-множество для хранения уже посещенных вершин
    visited := make(map[Vertex]struct{})
    visited[startVet] = struct{}{}
    // Очередь используется для реализации BFS, срез используется для имитации очереди
    queue := make([]Vertex, 0)
    queue = append(queue, startVet)
    // Начиная с вершины vet, продолжать цикл, пока не будут посещены все вершины
    for len(queue) > 0 {
        // Извлечь головную вершину из очереди
        vet := queue[0]
        queue = queue[1:]
        // Отметить посещенную вершину
        res = append(res, vet)
        // Обойти все смежные вершины данной вершины
        for _, adjVet := range g.adjList[vet] {
            _, isExist := visited[adjVet]
            // Помещать в очередь только непосещенные вершины
            if !isExist {
                queue = append(queue, adjVet)
                visited[adjVet] = struct{}{}
            }
        }
    }
    // Вернуть последовательность обхода вершин
    return res
}
graph_bfs.swift
/* Обход в ширину */
// Использовать список смежности для представления графа, чтобы получить все смежные вершины заданной вершины
func graphBFS(graph: GraphAdjList, startVet: Vertex) -> [Vertex] {
    // Последовательность обхода вершин
    var res: [Vertex] = []
    // Хеш-множество для хранения уже посещенных вершин
    var visited: Set<Vertex> = [startVet]
    // Очередь используется для реализации BFS
    var que: [Vertex] = [startVet]
    // Начиная с вершины vet, продолжать цикл, пока не будут посещены все вершины
    while !que.isEmpty {
        let vet = que.removeFirst() // Извлечь головную вершину из очереди
        res.append(vet) // Отметить посещенную вершину
        // Обойти все смежные вершины данной вершины
        for adjVet in graph.adjList[vet] ?? [] {
            if visited.contains(adjVet) {
                continue // Пропустить уже посещенную вершину
            }
            que.append(adjVet) // Помещать в очередь только непосещенные вершины
            visited.insert(adjVet) // Отметить эту вершину как посещенную
        }
    }
    // Вернуть последовательность обхода вершин
    return res
}
graph_bfs.js
/* Обход в ширину */
// Использовать список смежности для представления графа, чтобы получить все смежные вершины заданной вершины
function graphBFS(graph, startVet) {
    // Последовательность обхода вершин
    const res = [];
    // Хеш-множество для хранения уже посещенных вершин
    const visited = new Set();
    visited.add(startVet);
    // Очередь используется для реализации BFS
    const que = [startVet];
    // Начиная с вершины vet, продолжать цикл, пока не будут посещены все вершины
    while (que.length) {
        const vet = que.shift(); // Извлечь головную вершину из очереди
        res.push(vet); // Отметить посещенную вершину
        // Обойти все смежные вершины данной вершины
        for (const adjVet of graph.adjList.get(vet) ?? []) {
            if (visited.has(adjVet)) {
                continue; // Пропустить уже посещенную вершину
            }
            que.push(adjVet); // Помещать в очередь только непосещенные вершины
            visited.add(adjVet); // Отметить эту вершину как посещенную
        }
    }
    // Вернуть последовательность обхода вершин
    return res;
}
graph_bfs.ts
/* Обход в ширину */
// Использовать список смежности для представления графа, чтобы получить все смежные вершины заданной вершины
function graphBFS(graph: GraphAdjList, startVet: Vertex): Vertex[] {
    // Последовательность обхода вершин
    const res: Vertex[] = [];
    // Хеш-множество для хранения уже посещенных вершин
    const visited: Set<Vertex> = new Set();
    visited.add(startVet);
    // Очередь используется для реализации BFS
    const que = [startVet];
    // Начиная с вершины vet, продолжать цикл, пока не будут посещены все вершины
    while (que.length) {
        const vet = que.shift(); // Извлечь головную вершину из очереди
        res.push(vet); // Отметить посещенную вершину
        // Обойти все смежные вершины данной вершины
        for (const adjVet of graph.adjList.get(vet) ?? []) {
            if (visited.has(adjVet)) {
                continue; // Пропустить уже посещенную вершину
            }
            que.push(adjVet); // Помещать в очередь только непосещенные вершины
            visited.add(adjVet); // Отметить эту вершину как посещенную
        }
    }
    // Вернуть последовательность обхода вершин
    return res;
}
graph_bfs.dart
/* Обход в ширину */
List<Vertex> graphBFS(GraphAdjList graph, Vertex startVet) {
  // Использовать список смежности для представления графа, чтобы получать все смежные вершины заданной вершины
  // Последовательность обхода вершин
  List<Vertex> res = [];
  // Хеш-множество для хранения уже посещенных вершин
  Set<Vertex> visited = {};
  visited.add(startVet);
  // Очередь используется для реализации BFS
  Queue<Vertex> que = Queue();
  que.add(startVet);
  // Начиная с вершины vet, продолжать цикл, пока не будут посещены все вершины
  while (que.isNotEmpty) {
    Vertex vet = que.removeFirst(); // Извлечь головную вершину из очереди
    res.add(vet); // Отметить посещенную вершину
    // Обойти все смежные вершины данной вершины
    for (Vertex adjVet in graph.adjList[vet]!) {
      if (visited.contains(adjVet)) {
        continue; // Пропустить уже посещенную вершину
      }
      que.add(adjVet); // Помещать в очередь только непосещенные вершины
      visited.add(adjVet); // Отметить эту вершину как посещенную
    }
  }
  // Вернуть последовательность обхода вершин
  return res;
}
graph_bfs.rs
/* Обход в ширину */
// Использовать список смежности для представления графа, чтобы получить все смежные вершины заданной вершины
fn graph_bfs(graph: GraphAdjList, start_vet: Vertex) -> Vec<Vertex> {
    // Последовательность обхода вершин
    let mut res = vec![];
    // Хеш-множество для хранения уже посещенных вершин
    let mut visited = HashSet::new();
    visited.insert(start_vet);
    // Очередь используется для реализации BFS
    let mut que = VecDeque::new();
    que.push_back(start_vet);
    // Начиная с вершины vet, продолжать цикл, пока не будут посещены все вершины
    while let Some(vet) = que.pop_front() {
        res.push(vet); // Отметить посещенную вершину

        // Обойти все смежные вершины данной вершины
        if let Some(adj_vets) = graph.adj_list.get(&vet) {
            for &adj_vet in adj_vets {
                if visited.contains(&adj_vet) {
                    continue; // Пропустить уже посещенную вершину
                }
                que.push_back(adj_vet); // Помещать в очередь только непосещенные вершины
                visited.insert(adj_vet); // Отметить эту вершину как посещенную
            }
        }
    }
    // Вернуть последовательность обхода вершин
    res
}
graph_bfs.c
/* Структура очереди узлов */
typedef struct {
    Vertex *vertices[MAX_SIZE];
    int front, rear, size;
} Queue;

/* Конструктор */
Queue *newQueue() {
    Queue *q = (Queue *)malloc(sizeof(Queue));
    q->front = q->rear = q->size = 0;
    return q;
}

/* Проверка, пуста ли очередь */
int isEmpty(Queue *q) {
    return q->size == 0;
}

/* Операция добавления в очередь */
void enqueue(Queue *q, Vertex *vet) {
    q->vertices[q->rear] = vet;
    q->rear = (q->rear + 1) % MAX_SIZE;
    q->size++;
}

/* Операция извлечения из очереди */
Vertex *dequeue(Queue *q) {
    Vertex *vet = q->vertices[q->front];
    q->front = (q->front + 1) % MAX_SIZE;
    q->size--;
    return vet;
}

/* Проверить, была ли вершина уже посещена */
int isVisited(Vertex **visited, int size, Vertex *vet) {
    // Искать узел обходом за O(n) времени
    for (int i = 0; i < size; i++) {
        if (visited[i] == vet)
            return 1;
    }
    return 0;
}

/* Обход в ширину */
// Использовать список смежности для представления графа, чтобы получить все смежные вершины заданной вершины
void graphBFS(GraphAdjList *graph, Vertex *startVet, Vertex **res, int *resSize, Vertex **visited, int *visitedSize) {
    // Очередь используется для реализации BFS
    Queue *queue = newQueue();
    enqueue(queue, startVet);
    visited[(*visitedSize)++] = startVet;
    // Начиная с вершины vet, продолжать цикл, пока не будут посещены все вершины
    while (!isEmpty(queue)) {
        Vertex *vet = dequeue(queue); // Извлечь головную вершину из очереди
        res[(*resSize)++] = vet;      // Отметить посещенную вершину
        // Обойти все смежные вершины данной вершины
        AdjListNode *node = findNode(graph, vet);
        while (node != NULL) {
            // Пропустить уже посещенную вершину
            if (!isVisited(visited, *visitedSize, node->vertex)) {
                enqueue(queue, node->vertex);             // Помещать в очередь только непосещенные вершины
                visited[(*visitedSize)++] = node->vertex; // Отметить эту вершину как посещенную
            }
            node = node->next;
        }
    }
    // Освободить память
    free(queue);
}
graph_bfs.kt
/* Обход в ширину */
// Использовать список смежности для представления графа, чтобы получить все смежные вершины заданной вершины
fun graphBFS(graph: GraphAdjList, startVet: Vertex): MutableList<Vertex?> {
    // Последовательность обхода вершин
    val res = mutableListOf<Vertex?>()
    // Хеш-множество для хранения уже посещенных вершин
    val visited = HashSet<Vertex>()
    visited.add(startVet)
    // Очередь используется для реализации BFS
    val que = LinkedList<Vertex>()
    que.offer(startVet)
    // Начиная с вершины vet, продолжать цикл, пока не будут посещены все вершины
    while (!que.isEmpty()) {
        val vet = que.poll() // Извлечь головную вершину из очереди
        res.add(vet)         // Отметить посещенную вершину
        // Обойти все смежные вершины данной вершины
        for (adjVet in graph.adjList[vet]!!) {
            if (visited.contains(adjVet))
                continue        // Пропустить уже посещенную вершину
            que.offer(adjVet)   // Помещать в очередь только непосещенные вершины
            visited.add(adjVet) // Отметить эту вершину как посещенную
        }
    }
    // Вернуть последовательность обхода вершин
    return res
}
graph_bfs.rb
### Обход в ширину ###
def graph_bfs(graph, start_vet)
  # Использовать список смежности для представления графа, чтобы получать все смежные вершины заданной вершины
  # Последовательность обхода вершин
  res = []
  # Хеш-множество для хранения уже посещенных вершин
  visited = Set.new([start_vet])
  # Очередь используется для реализации BFS
  que = [start_vet]
  # Начиная с вершины vet, продолжать цикл, пока не будут посещены все вершины
  while que.length > 0
    vet = que.shift # Извлечь головную вершину из очереди
    res << vet # Отметить посещенную вершину
    # Обойти все смежные вершины данной вершины
    for adj_vet in graph.adj_list[vet]
      next if visited.include?(adj_vet) # Пропустить уже посещенную вершину
      que << adj_vet # Помещать в очередь только непосещенные вершины
      visited.add(adj_vet) # Отметить эту вершину как посещенную
    end
  end
  # Вернуть последовательность обхода вершин
  res
end
Визуализация кода

Код сравнительно абстрактен, поэтому рекомендуется сверяться с рисунками ниже для лучшего понимания.

Шаги обхода графа в ширину

graph_bfs_step2

graph_bfs_step3

graph_bfs_step4

graph_bfs_step5

graph_bfs_step6

graph_bfs_step7

graph_bfs_step8

graph_bfs_step9

graph_bfs_step10

graph_bfs_step11

Рисунок 9-10   Шаги обхода графа в ширину

Является ли последовательность обхода в ширину единственной?

Нет. Обход в ширину требует только соблюдения порядка "от близкого к далекому", а порядок обхода нескольких вершин на одинаковом расстоянии может произвольно меняться. Например, на рисунке 9-10 можно поменять местами порядок посещения вершин \(1\) и \(3\) , а также в произвольном порядке переставить вершины \(2\), \(4\), \(6\) .

2.   Анализ сложности

Временная сложность: все вершины по одному разу помещаются в очередь и извлекаются из нее, что требует \(O(|V|)\) времени; при обходе смежных вершин, поскольку граф неориентированный, все ребра будут посещены по \(2\) раза, что требует \(O(2|E|)\) времени; в сумме получается \(O(|V| + |E|)\) .

Пространственная сложность: список res , хеш-набор visited и очередь que в худшем случае могут содержать до \(|V|\) вершин, поэтому требуется \(O(|V|)\) памяти.

9.3.2   Обход в глубину

Обход в глубину - это способ обхода, при котором сначала идут до самого конца, а когда дальше идти нельзя, откатываются назад. Как показано на рисунке 9-11, начиная с вершины в левом верхнем углу, мы выбираем некоторую смежную вершину текущей вершины, идем до упора, затем возвращаемся назад, снова идем до упора и так далее, пока не будут посещены все вершины.

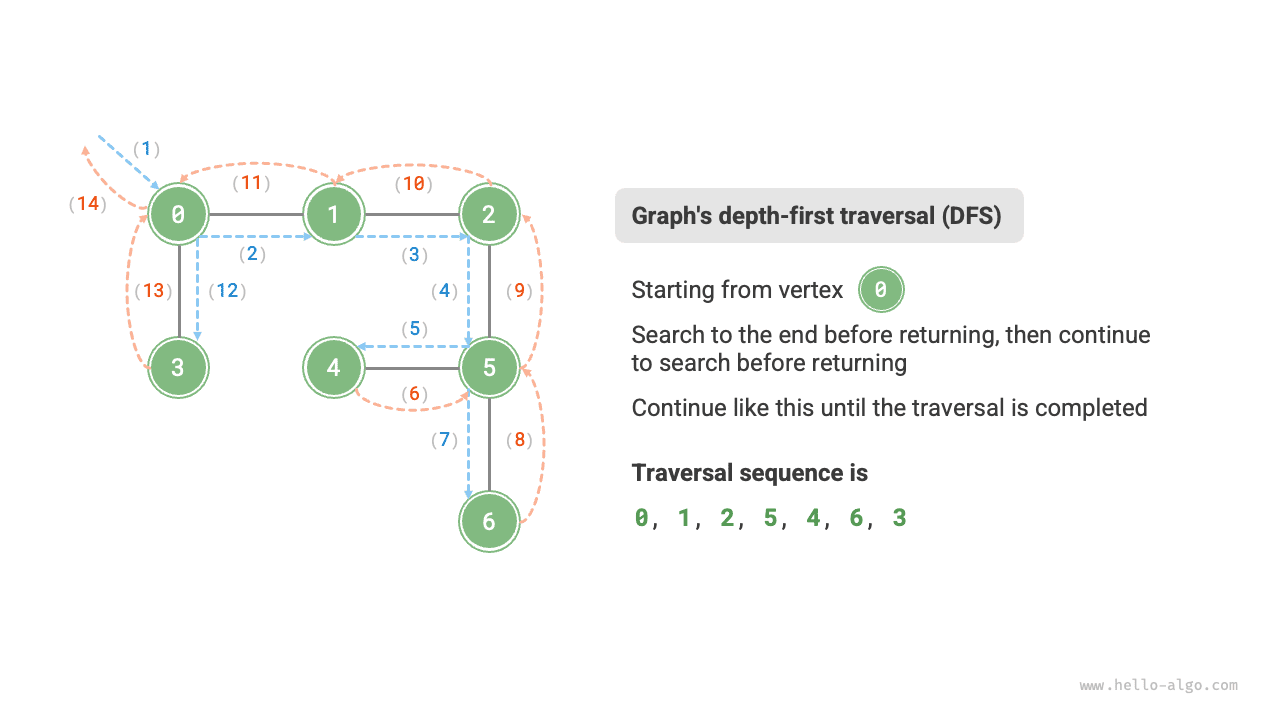

Обход графа в глубину

Рисунок 9-11   Обход графа в глубину

1.   Реализация алгоритма

Такой алгоритмический шаблон "дойти до конца и вернуться" обычно реализуется через рекурсию. Подобно обходу в ширину, в обходе в глубину мы также используем хеш-набор visited для записи уже посещенных вершин и тем самым избегаем повторного посещения.

graph_dfs.py
def dfs(graph: GraphAdjList, visited: set[Vertex], res: list[Vertex], vet: Vertex):
    """Вспомогательная функция обхода в глубину"""
    res.append(vet)  # Отметить посещенную вершину
    visited.add(vet)  # Отметить эту вершину как посещенную
    # Обойти все смежные вершины данной вершины
    for adjVet in graph.adj_list[vet]:
        if adjVet in visited:
            continue  # Пропустить уже посещенную вершину
        # Рекурсивно обходить смежные вершины
        dfs(graph, visited, res, adjVet)

def graph_dfs(graph: GraphAdjList, start_vet: Vertex) -> list[Vertex]:
    """Обход в глубину"""
    # Использовать список смежности для представления графа, чтобы получать все смежные вершины заданной вершины
    # Последовательность обхода вершин
    res = []
    # Хеш-множество для хранения уже посещенных вершин
    visited = set[Vertex]()
    dfs(graph, visited, res, start_vet)
    return res
graph_dfs.cpp
/* Вспомогательная функция обхода в глубину */
void dfs(GraphAdjList &graph, unordered_set<Vertex *> &visited, vector<Vertex *> &res, Vertex *vet) {
    res.push_back(vet);   // Отметить посещенную вершину
    visited.emplace(vet); // Отметить эту вершину как посещенную
    // Обойти все смежные вершины данной вершины
    for (Vertex *adjVet : graph.adjList[vet]) {
        if (visited.count(adjVet))
            continue; // Пропустить уже посещенную вершину
        // Рекурсивно обходить смежные вершины
        dfs(graph, visited, res, adjVet);
    }
}

/* Обход в глубину */
// Использовать список смежности для представления графа, чтобы получить все смежные вершины заданной вершины
vector<Vertex *> graphDFS(GraphAdjList &graph, Vertex *startVet) {
    // Последовательность обхода вершин
    vector<Vertex *> res;
    // Хеш-множество для хранения уже посещенных вершин
    unordered_set<Vertex *> visited;
    dfs(graph, visited, res, startVet);
    return res;
}
graph_dfs.java
/* Вспомогательная функция обхода в глубину */
void dfs(GraphAdjList graph, Set<Vertex> visited, List<Vertex> res, Vertex vet) {
    res.add(vet);     // Отметить посещенную вершину
    visited.add(vet); // Отметить эту вершину как посещенную
    // Обойти все смежные вершины данной вершины
    for (Vertex adjVet : graph.adjList.get(vet)) {
        if (visited.contains(adjVet))
            continue; // Пропустить уже посещенную вершину
        // Рекурсивно обходить смежные вершины
        dfs(graph, visited, res, adjVet);
    }
}

/* Обход в глубину */
// Использовать список смежности для представления графа, чтобы получить все смежные вершины заданной вершины
List<Vertex> graphDFS(GraphAdjList graph, Vertex startVet) {
    // Последовательность обхода вершин
    List<Vertex> res = new ArrayList<>();
    // Хеш-множество для хранения уже посещенных вершин
    Set<Vertex> visited = new HashSet<>();
    dfs(graph, visited, res, startVet);
    return res;
}
graph_dfs.cs
/* Вспомогательная функция обхода в глубину */
void DFS(GraphAdjList graph, HashSet<Vertex> visited, List<Vertex> res, Vertex vet) {
    res.Add(vet);     // Отметить посещенную вершину
    visited.Add(vet); // Отметить эту вершину как посещенную
    // Обойти все смежные вершины данной вершины
    foreach (Vertex adjVet in graph.adjList[vet]) {
        if (visited.Contains(adjVet)) {
            continue; // Пропустить уже посещенную вершину
        }
        // Рекурсивно обходить смежные вершины
        DFS(graph, visited, res, adjVet);
    }
}

/* Обход в глубину */
// Использовать список смежности для представления графа, чтобы получить все смежные вершины заданной вершины
List<Vertex> GraphDFS(GraphAdjList graph, Vertex startVet) {
    // Последовательность обхода вершин
    List<Vertex> res = [];
    // Хеш-множество для хранения уже посещенных вершин
    HashSet<Vertex> visited = [];
    DFS(graph, visited, res, startVet);
    return res;
}
graph_dfs.go
/* Вспомогательная функция обхода в глубину */
func dfs(g *graphAdjList, visited map[Vertex]struct{}, res *[]Vertex, vet Vertex) {
    // Операция append возвращает новую ссылку, поэтому исходную ссылку нужно заново присвоить новому срезу
    *res = append(*res, vet)
    visited[vet] = struct{}{}
    // Обойти все смежные вершины данной вершины
    for _, adjVet := range g.adjList[vet] {
        _, isExist := visited[adjVet]
        // Рекурсивно обходить смежные вершины
        if !isExist {
            dfs(g, visited, res, adjVet)
        }
    }
}

/* Обход в глубину */
// Использовать список смежности для представления графа, чтобы получить все смежные вершины заданной вершины
func graphDFS(g *graphAdjList, startVet Vertex) []Vertex {
    // Последовательность обхода вершин
    res := make([]Vertex, 0)
    // Хеш-множество для хранения уже посещенных вершин
    visited := make(map[Vertex]struct{})
    dfs(g, visited, &res, startVet)
    // Вернуть последовательность обхода вершин
    return res
}
graph_dfs.swift
/* Вспомогательная функция обхода в глубину */
func dfs(graph: GraphAdjList, visited: inout Set<Vertex>, res: inout [Vertex], vet: Vertex) {
    res.append(vet) // Отметить посещенную вершину
    visited.insert(vet) // Отметить эту вершину как посещенную
    // Обойти все смежные вершины данной вершины
    for adjVet in graph.adjList[vet] ?? [] {
        if visited.contains(adjVet) {
            continue // Пропустить уже посещенную вершину
        }
        // Рекурсивно обходить смежные вершины
        dfs(graph: graph, visited: &visited, res: &res, vet: adjVet)
    }
}

/* Обход в глубину */
// Использовать список смежности для представления графа, чтобы получить все смежные вершины заданной вершины
func graphDFS(graph: GraphAdjList, startVet: Vertex) -> [Vertex] {
    // Последовательность обхода вершин
    var res: [Vertex] = []
    // Хеш-множество для хранения уже посещенных вершин
    var visited: Set<Vertex> = []
    dfs(graph: graph, visited: &visited, res: &res, vet: startVet)
    return res
}
graph_dfs.js
/* Обход в глубину */
// Использовать список смежности для представления графа, чтобы получить все смежные вершины заданной вершины
function dfs(graph, visited, res, vet) {
    res.push(vet); // Отметить посещенную вершину
    visited.add(vet); // Отметить эту вершину как посещенную
    // Обойти все смежные вершины данной вершины
    for (const adjVet of graph.adjList.get(vet)) {
        if (visited.has(adjVet)) {
            continue; // Пропустить уже посещенную вершину
        }
        // Рекурсивно обходить смежные вершины
        dfs(graph, visited, res, adjVet);
    }
}

/* Обход в глубину */
// Использовать список смежности для представления графа, чтобы получить все смежные вершины заданной вершины
function graphDFS(graph, startVet) {
    // Последовательность обхода вершин
    const res = [];
    // Хеш-множество для хранения уже посещенных вершин
    const visited = new Set();
    dfs(graph, visited, res, startVet);
    return res;
}
graph_dfs.ts
/* Вспомогательная функция обхода в глубину */
function dfs(
    graph: GraphAdjList,
    visited: Set<Vertex>,
    res: Vertex[],
    vet: Vertex
): void {
    res.push(vet); // Отметить посещенную вершину
    visited.add(vet); // Отметить эту вершину как посещенную
    // Обойти все смежные вершины данной вершины
    for (const adjVet of graph.adjList.get(vet)) {
        if (visited.has(adjVet)) {
            continue; // Пропустить уже посещенную вершину
        }
        // Рекурсивно обходить смежные вершины
        dfs(graph, visited, res, adjVet);
    }
}

/* Обход в глубину */
// Использовать список смежности для представления графа, чтобы получить все смежные вершины заданной вершины
function graphDFS(graph: GraphAdjList, startVet: Vertex): Vertex[] {
    // Последовательность обхода вершин
    const res: Vertex[] = [];
    // Хеш-множество для хранения уже посещенных вершин
    const visited: Set<Vertex> = new Set();
    dfs(graph, visited, res, startVet);
    return res;
}
graph_dfs.dart
/* Вспомогательная функция обхода в глубину */
void dfs(
  GraphAdjList graph,
  Set<Vertex> visited,
  List<Vertex> res,
  Vertex vet,
) {
  res.add(vet); // Отметить посещенную вершину
  visited.add(vet); // Отметить эту вершину как посещенную
  // Обойти все смежные вершины данной вершины
  for (Vertex adjVet in graph.adjList[vet]!) {
    if (visited.contains(adjVet)) {
      continue; // Пропустить уже посещенную вершину
    }
    // Рекурсивно обходить смежные вершины
    dfs(graph, visited, res, adjVet);
  }
}

/* Обход в глубину */
List<Vertex> graphDFS(GraphAdjList graph, Vertex startVet) {
  // Последовательность обхода вершин
  List<Vertex> res = [];
  // Хеш-множество для хранения уже посещенных вершин
  Set<Vertex> visited = {};
  dfs(graph, visited, res, startVet);
  return res;
}
graph_dfs.rs
/* Вспомогательная функция обхода в глубину */
fn dfs(graph: &GraphAdjList, visited: &mut HashSet<Vertex>, res: &mut Vec<Vertex>, vet: Vertex) {
    res.push(vet); // Отметить посещенную вершину
    visited.insert(vet); // Отметить эту вершину как посещенную
                         // Обойти все смежные вершины данной вершины
    if let Some(adj_vets) = graph.adj_list.get(&vet) {
        for &adj_vet in adj_vets {
            if visited.contains(&adj_vet) {
                continue; // Пропустить уже посещенную вершину
            }
            // Рекурсивно обходить смежные вершины
            dfs(graph, visited, res, adj_vet);
        }
    }
}

/* Обход в глубину */
// Использовать список смежности для представления графа, чтобы получить все смежные вершины заданной вершины
fn graph_dfs(graph: GraphAdjList, start_vet: Vertex) -> Vec<Vertex> {
    // Последовательность обхода вершин
    let mut res = vec![];
    // Хеш-множество для хранения уже посещенных вершин
    let mut visited = HashSet::new();
    dfs(&graph, &mut visited, &mut res, start_vet);

    res
}
graph_dfs.c
/* Проверить, была ли вершина уже посещена */
int isVisited(Vertex **res, int size, Vertex *vet) {
    // Искать узел обходом за O(n) времени
    for (int i = 0; i < size; i++) {
        if (res[i] == vet) {
            return 1;
        }
    }
    return 0;
}

/* Вспомогательная функция обхода в глубину */
void dfs(GraphAdjList *graph, Vertex **res, int *resSize, Vertex *vet) {
    // Отметить посещенную вершину
    res[(*resSize)++] = vet;
    // Обойти все смежные вершины данной вершины
    AdjListNode *node = findNode(graph, vet);
    while (node != NULL) {
        // Пропустить уже посещенную вершину
        if (!isVisited(res, *resSize, node->vertex)) {
            // Рекурсивно обходить смежные вершины
            dfs(graph, res, resSize, node->vertex);
        }
        node = node->next;
    }
}

/* Обход в глубину */
// Использовать список смежности для представления графа, чтобы получить все смежные вершины заданной вершины
void graphDFS(GraphAdjList *graph, Vertex *startVet, Vertex **res, int *resSize) {
    dfs(graph, res, resSize, startVet);
}
graph_dfs.kt
/* Вспомогательная функция обхода в глубину */
fun dfs(
    graph: GraphAdjList,
    visited: MutableSet<Vertex?>,
    res: MutableList<Vertex?>,
    vet: Vertex?
) {
    res.add(vet)     // Отметить посещенную вершину
    visited.add(vet) // Отметить эту вершину как посещенную
    // Обойти все смежные вершины данной вершины
    for (adjVet in graph.adjList[vet]!!) {
        if (visited.contains(adjVet))
            continue  // Пропустить уже посещенную вершину
        // Рекурсивно обходить смежные вершины
        dfs(graph, visited, res, adjVet)
    }
}

/* Обход в глубину */
// Использовать список смежности для представления графа, чтобы получить все смежные вершины заданной вершины
fun graphDFS(graph: GraphAdjList, startVet: Vertex?): MutableList<Vertex?> {
    // Последовательность обхода вершин
    val res = mutableListOf<Vertex?>()
    // Хеш-множество для хранения уже посещенных вершин
    val visited = HashSet<Vertex?>()
    dfs(graph, visited, res, startVet)
    return res
}
graph_dfs.rb
### Вспомогательная функция обхода в глубину ###
def dfs(graph, visited, res, vet)
  res << vet # Отметить посещенную вершину
  visited.add(vet) # Отметить эту вершину как посещенную
  # Обойти все смежные вершины данной вершины
  for adj_vet in graph.adj_list[vet]
    next if visited.include?(adj_vet) # Пропустить уже посещенную вершину
    # Рекурсивно обходить смежные вершины
    dfs(graph, visited, res, adj_vet)
  end
end

### Обход в глубину ###
def graph_dfs(graph, start_vet)
  # Использовать список смежности для представления графа, чтобы получать все смежные вершины заданной вершины
  # Последовательность обхода вершин
  res = []
  # Хеш-множество для хранения уже посещенных вершин
  visited = Set.new
  dfs(graph, visited, res, start_vet)
  res
end
Визуализация кода

Алгоритмический процесс обхода в глубину показан на рисунках ниже.

  • Прямая пунктирная линия обозначает нисходящее рекурсивное развертывание , то есть запуск нового рекурсивного метода для посещения новой вершины.
  • Изогнутая пунктирная линия обозначает обратный возврат по рекурсии , то есть данный рекурсивный метод завершился и управление вернулось туда, откуда он был вызван.

Чтобы лучше понять алгоритм, рекомендуется совместить рисунки ниже с кодом и мысленно проследить весь процесс DFS, включая моменты запуска и возврата каждого рекурсивного вызова.

Шаги обхода графа в глубину

graph_dfs_step2

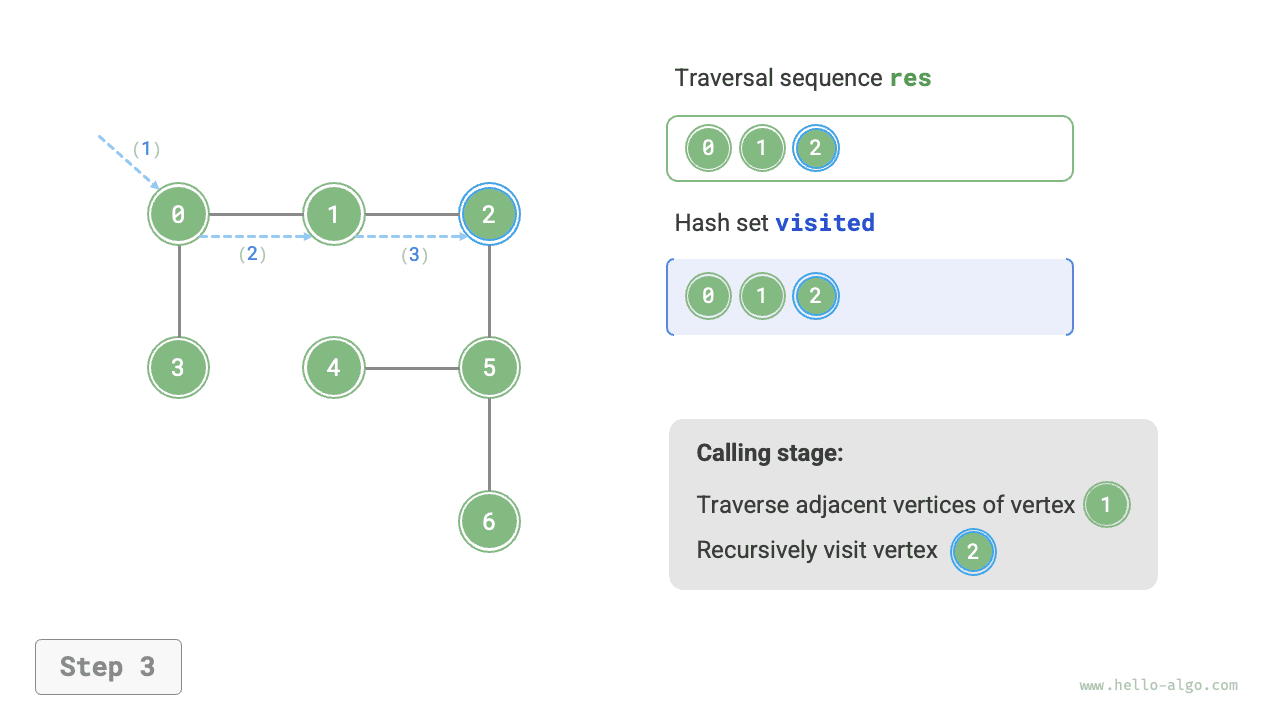

graph_dfs_step3

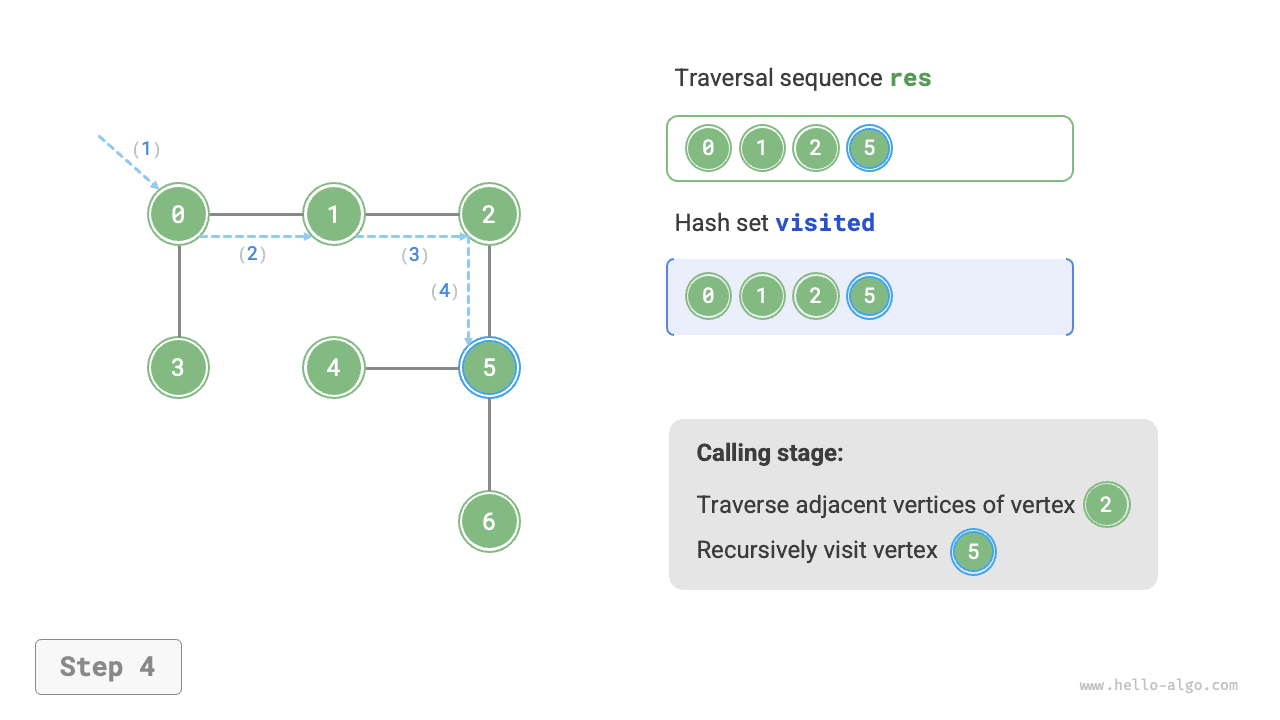

graph_dfs_step4

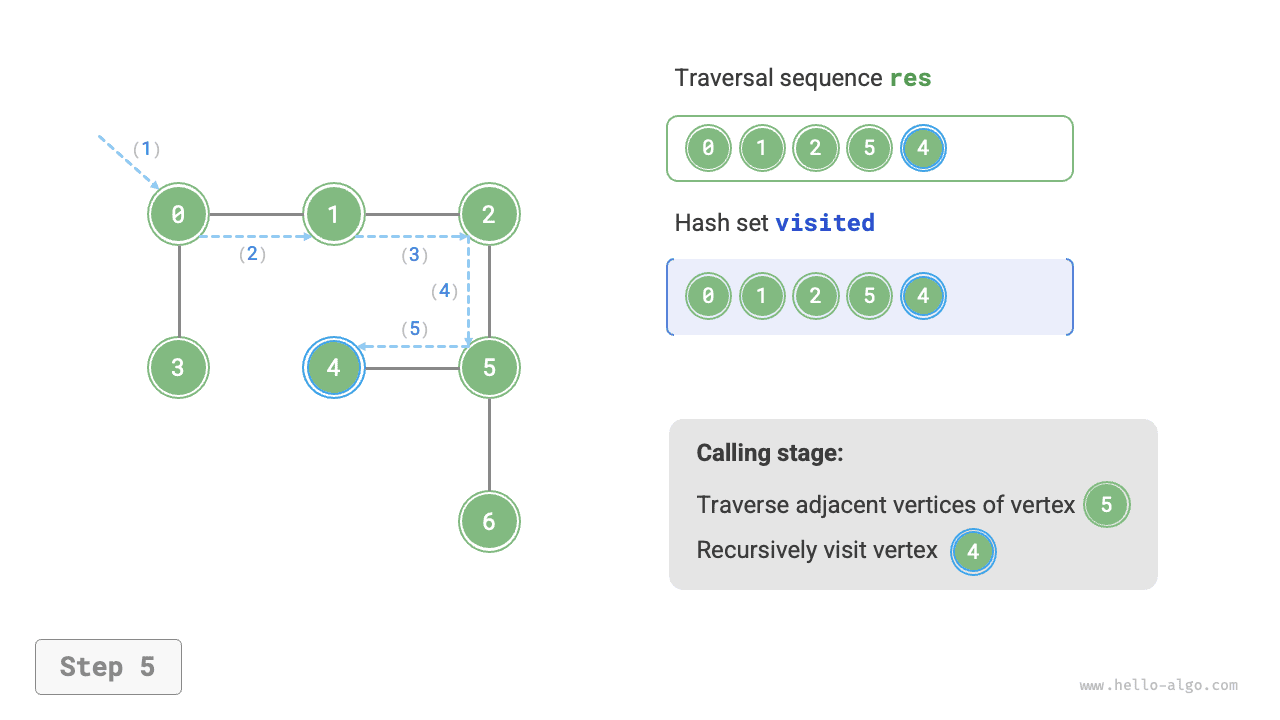

graph_dfs_step5

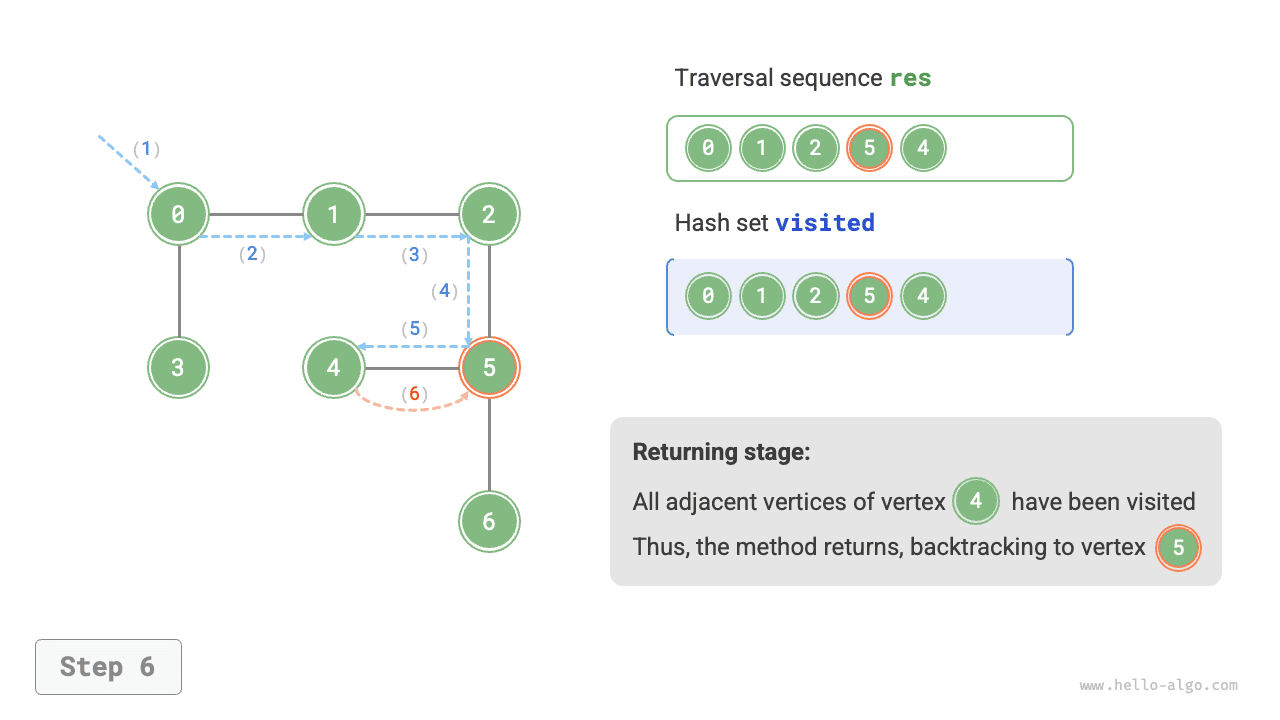

graph_dfs_step6

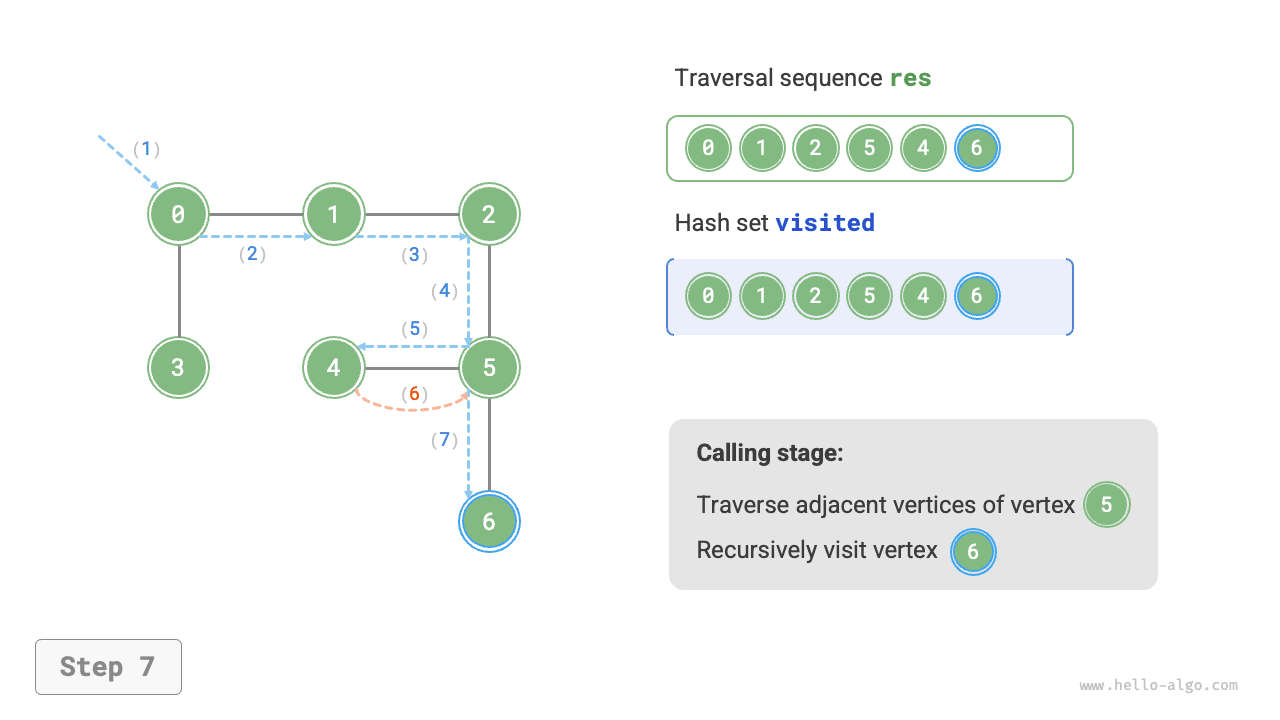

graph_dfs_step7

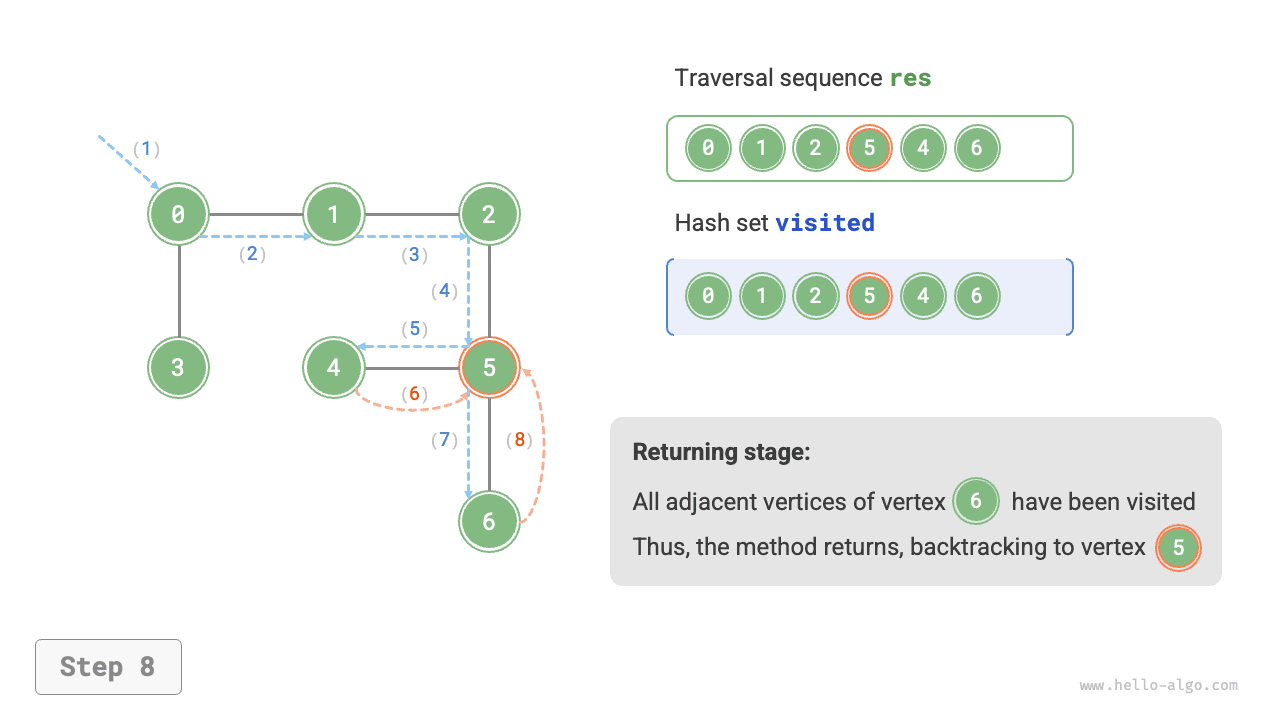

graph_dfs_step8

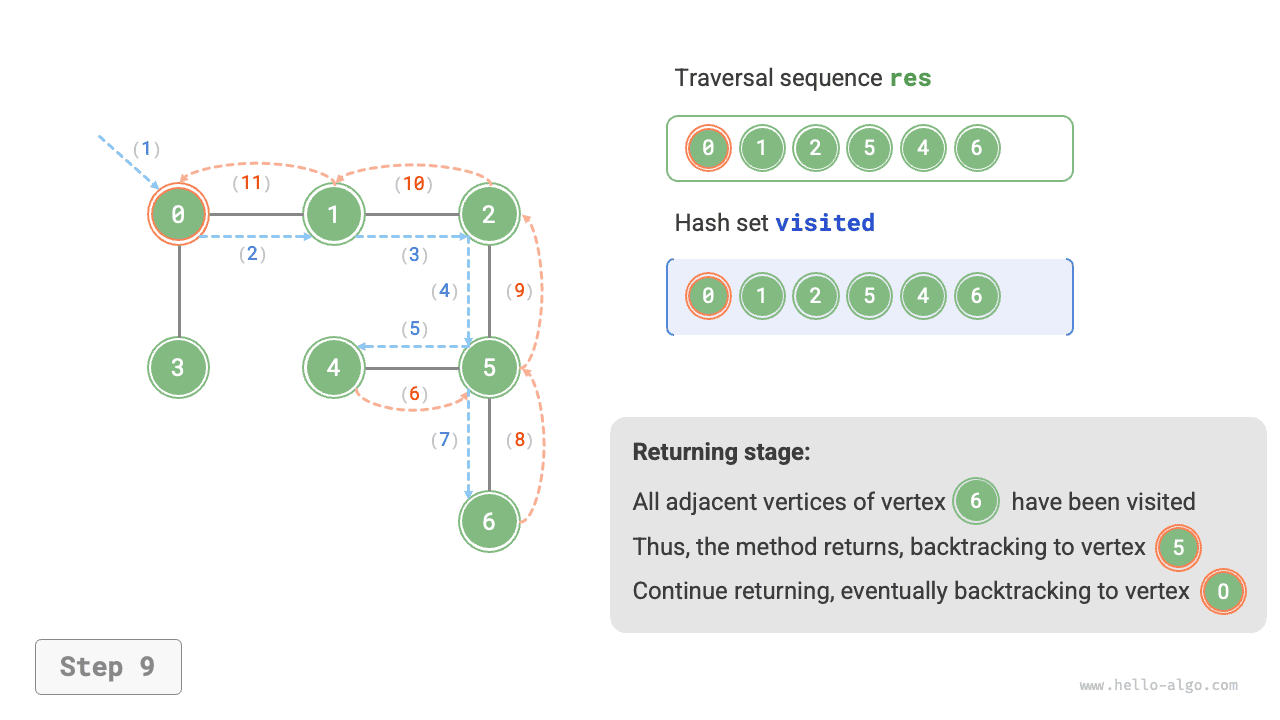

graph_dfs_step9

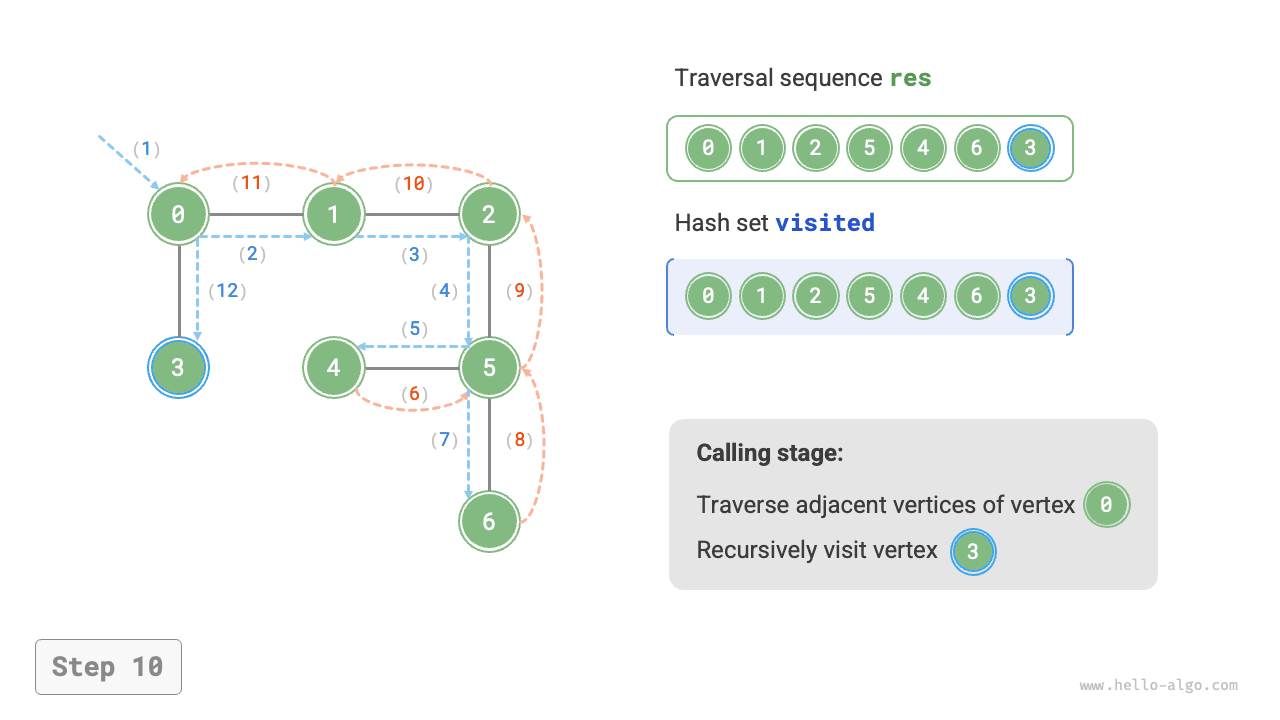

graph_dfs_step10

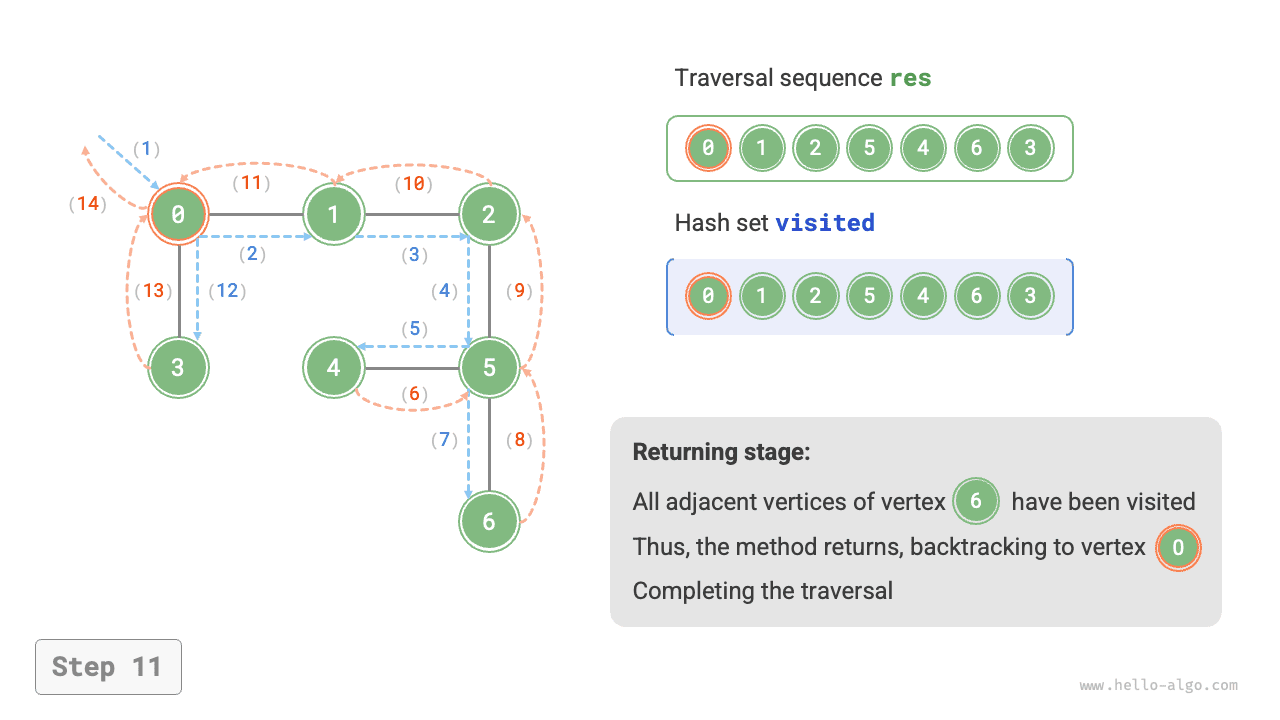

graph_dfs_step11

Рисунок 9-12   Шаги обхода графа в глубину

Является ли последовательность обхода в глубину единственной?

Как и в случае обхода в ширину, последовательность DFS тоже не является единственной. Для заданной вершины допустимо сначала углубиться в любое направление, то есть порядок смежных вершин может быть произвольным, и все такие варианты будут корректными обходами в глубину.

Если взять в качестве примера обход дерева, то варианты "корень \(\rightarrow\) лево \(\rightarrow\) право", "лево \(\rightarrow\) корень \(\rightarrow\) право" и "лево \(\rightarrow\) право \(\rightarrow\) корень" соответствуют прямому, симметричному и обратному обходам соответственно. Они показывают три разных приоритета обхода, но все они относятся к обходу в глубину.

2.   Анализ сложности

Временная сложность: все вершины будут посещены по \(1\) разу, что требует \(O(|V|)\) времени; все ребра будут посещены по \(2\) раза, что требует \(O(2|E|)\) времени; суммарно получается \(O(|V| + |E|)\) .

Пространственная сложность: число вершин в списке res и хеш-наборе visited в худшем случае достигает \(|V|\) , максимальная глубина рекурсии тоже равна \(|V|\) , поэтому требуется \(O(|V|)\) памяти.

Оставляйте свои идеи, вопросы и предложения в комментариях
